城市地下综合管廊 | 首创新产品、新技术

2021.03.17

千年之前，土地下就别有洞天

北宋在土地下修筑了被称为“地下长城”的边关古地道构建起保卫大宋江山的一道地下“生命线”。

千年之后，各城市大地之下，又在开拓另一道“生命线”

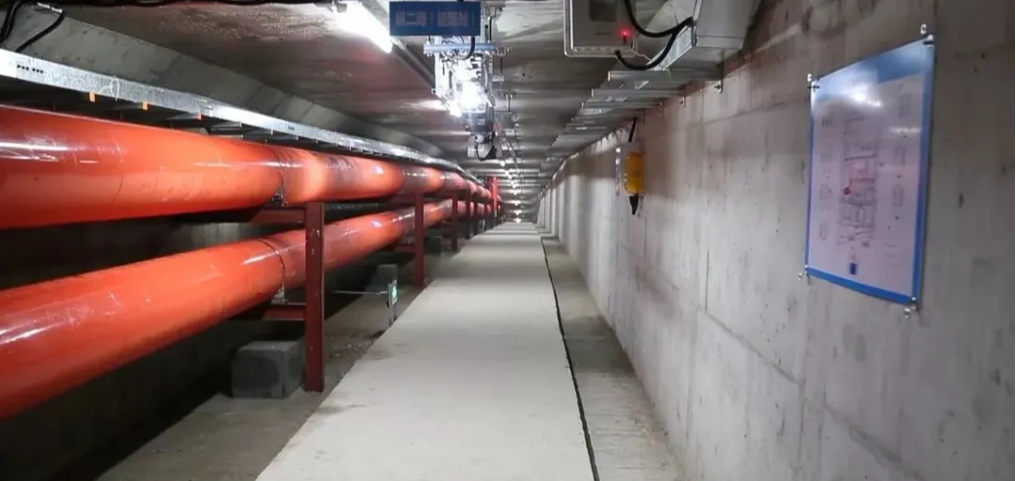

城市地下综合管廊。

为什么把地下综合管廊誉为城市“生命线”呢？

因为它筑起了城市的“里子”，撑起了城市的“面子”！

从前几年国务院公安厅下发《关于推进城市地下综合管廊建设的指导意见》以来，全国各地都掀起了一股“综合管廊”建设的热潮。地下综合管廊的建设是一项非常庞大且复杂的工程，涉及到电力、通讯、燃气、供热、给排水等众多的系统。无论是管廊建设之初还是投入使用中，它的安全问题都至关重要。

提高智能化安防管理水平，在城市地下综合管廊运行方面，是相当重要的一个环节。为了确保管廊安全运行。一款具备误报率低同时具备安装轻便又能实现探测距离远的产品是城市地下综合管廊迫切需要的。

作为专业的防盗报警整体解决方案提供商，飞天激光为城市综合管廊倾心研制了一套完备的入侵报警产品，名为“防爆型互射式激光光栅”，为综合管廊的安全运行保驾护航。

飞天激光首创变频防爆型互射式激光光栅，从工业设计和性能上都做了大胆的创新，既攻克了探测距离短、误报率高的缺点，也解决了产品笨重，安装不方便的问题，为用户提供一种全新选择。

产品结构

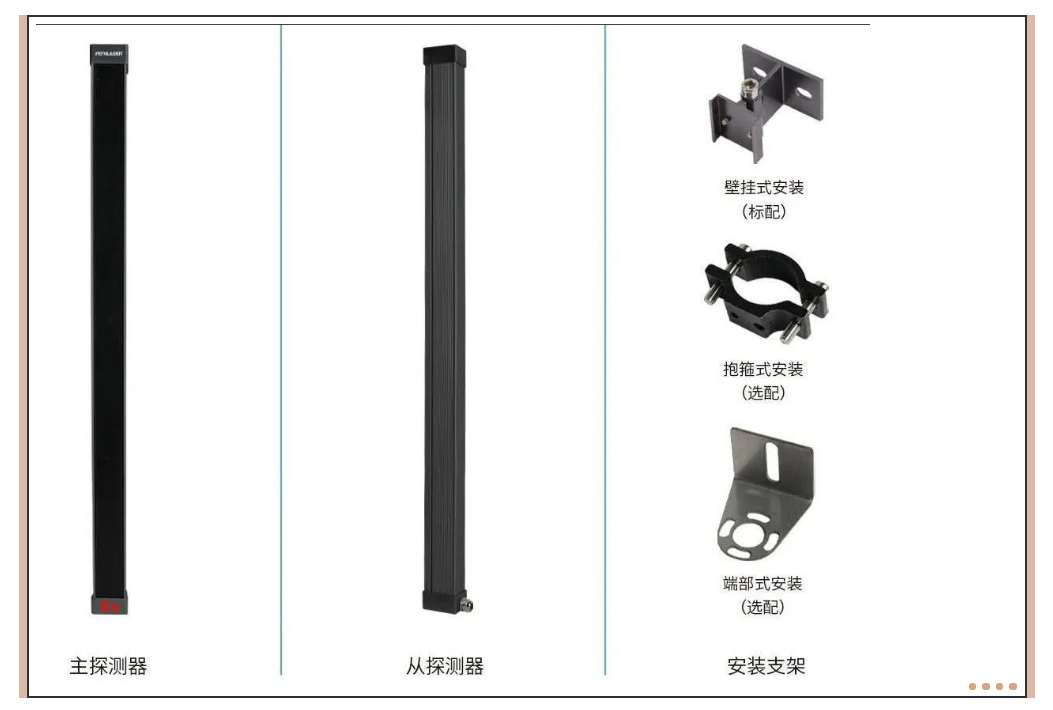

防爆型互射式激光光栅主要由主探测器、从探测器、安装支架等构成，利用激光高亮度、抗干扰性强等特点，通过两束以上的激光光线构成一个隐形防范平面。

防爆型激光光栅取代了传统防爆技术防范所采用产品，成为地下管廊防盗看护新型前端产品，根据其工作原理，飞天激光还推出了普通型互射式激光光栅，扩展多种用途，如住宅区、室内停车场出入口车辆探测等领域，与各类报警控制器构成功能强大的安防报警系统。

工作原理

防爆型互射式激光光栅以激光为光源，一对光栅的每一侧都有收发器，正常工作状态下，在主探测器和从探测器之间通过两束以上的互射式激光光束形成一道隐形“防护墙”。

当人或者其他物体在主、从探测器之间越过，同时遮断任意相邻两光束时，在主探测器端即输出报警信号。

采用同时遮挡相邻两光束的报警方式，有效消除防止小动物活动引起的误报，被广泛应用于各领域重要位置，有效探测非法入侵。

防爆型激光光栅产品特性

1、激光波长：808nm

2、警戒距离：0~100m

3、防爆等级：ExibllCT6Gb

4、光束间距：可根据客户需求灵活定制

5、抗强光干扰：不受太阳光、探照灯、汽车强光等光源干扰

6、寿命持久：采用德国原装进口半导体激光器，寿命长达10年

7、宽电压供电：DC12~30V

8、安全等级：一类安全激光等级CLASSI对人体无害

9、现场声光报警：可选配高分贝声光警示灯，实现现场声光报警。

10、立面防范，不影响防范立面以外人们正常活动

安装注意事项

为保证产品性能，安装时请注意以下事项：

1、避免安装在遮挡物阻断光束的场所安装；

2、避免安装在地基、墙柱不稳定的场所；

3、走线应尽可能隐蔽，避免被破坏。若走明线应采用线槽或线管保护。

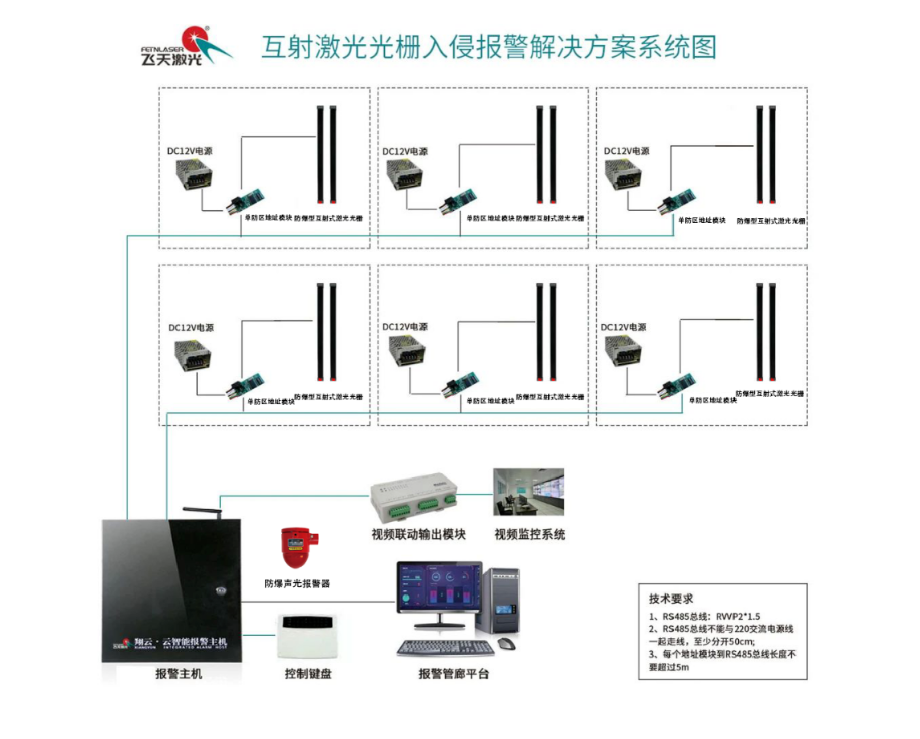

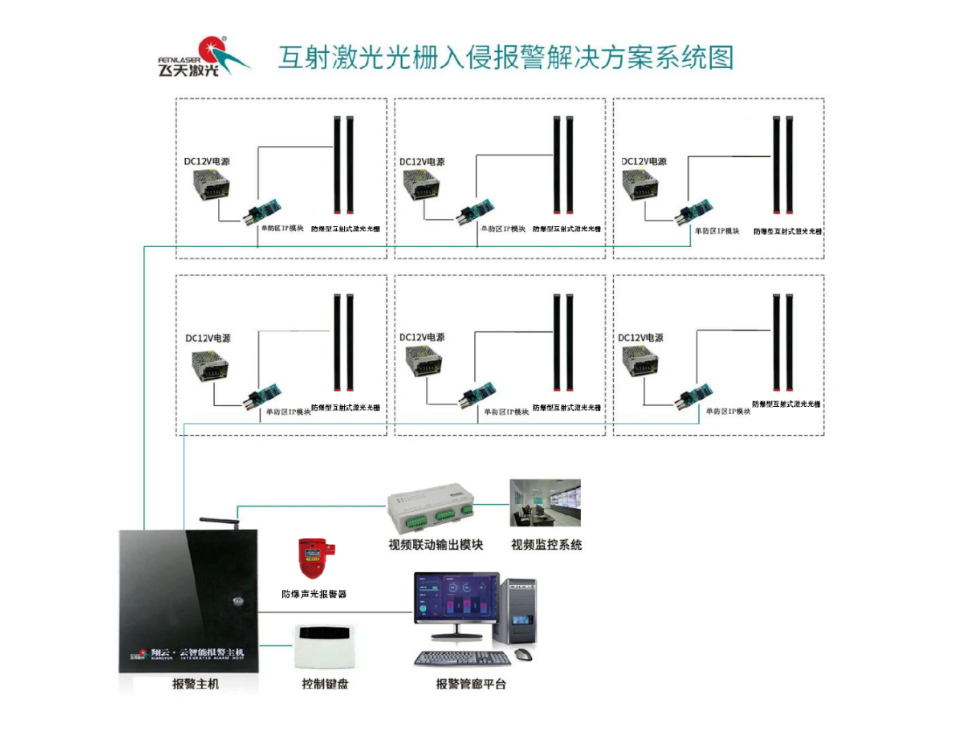

变频互射式激光光栅报警方案

飞天光电根据现场环境的不同提供多种周界报警方案可供客户选择：网络式传输方案、总线式传输方案、分线式传输方案、物联网传输方案。
网络式传输方案

总线式传输方案

系统优势

精准探测，误报更低

同时遮挡相邻两光束的报警模式，有效消除飞鸟、蝴蝶、落叶等通过防范区域遮挡单束红外线时产生的误报警现象。专利技术，运行更稳定

数字变频+激光APC控制技术（专利保护），激光长期工作无衰减，辅以精密光学镜片创新设计，探测更精准。

密封设计，满足水下工作要求

铝制外壳，一体式完全密封设计，防护等级高达IP67，水下1米正常工作。

安装灵活，180度任意调节

灵活配置安装支架，立柱安装、平面安装均可，支架固定位置任意调节，水平180度角度调整，满足各种安装需求。

室内外均可安装

本产品室内外均可安装，电路设计对有故意拆卸、剪断线路和短路等破坏行为，能立刻报警。

综合管廊不仅仅是一座城市的“生命线”，它好比城市的“五脏六腑”，只有建设好、管理好城市的内在“器官”，城市才能健康、长久发展。作为飞天光电的新一代安防产品，变频防爆型互射式激光光栅无论是产品性能还是技术水平均处于业内领先地位，糅合了红外和激光产品的优势，搭载数字变频+激光APC专利控制技术，辅以精密光学镜片，激光长期工作无衰减，要想为城市地下综合管廊项目选一款高性价比的激光探测器，飞天光电防爆型激光光栅是您的不二选择。
