XD系列本安防爆型激光入侵探测器技术规格书

一、 产品介绍
XD系列本安防爆型激光对射采用单层或多层对射式结构，以一道或几道不可见光束为警戒线，以每对探测器为防范单元，可连续布设并通过报警主机联动其它设备，如：照明设备、报警设备、摄像机等。
二、 技术特点与优势
1、3重防爆保护：保护型齐纳式安全栅，双限流双限压；大功率吸能元件，设备运行无火花；信号端陶瓷保险，极速响应，阻隔危险区域；
2、本质安全：首创本质安全型激光探测技术，无需外加笨重隔爆箱，国家权威机构认证，防爆等级可达ExibmbIIBT6 Gb。
3、精准零误报：独创PWM激光光源调制技术，探测距离远、穿透力强，能适应雨、雾、霜、雪、沙尘等恶劣天气。
4、IP67防护等级：铝合金外壳全密封防尘、防水、防虫、防拆设计，环境适应性更强。
5、维护便捷：免拆装设计，激光管插拔式安装，无需拆卸外壳即可直接更换。
6、 抗强光干扰：接收端采用专业窄带滤光片+带通滤波技术，有效滤除外界99%的杂散光，不受太阳光、探照灯、汽车强光等光源干扰。
7、寿命持久：采用德国原装进口半导体激光器，光源脉冲编码，恒功率控制，使用寿命长达10年。

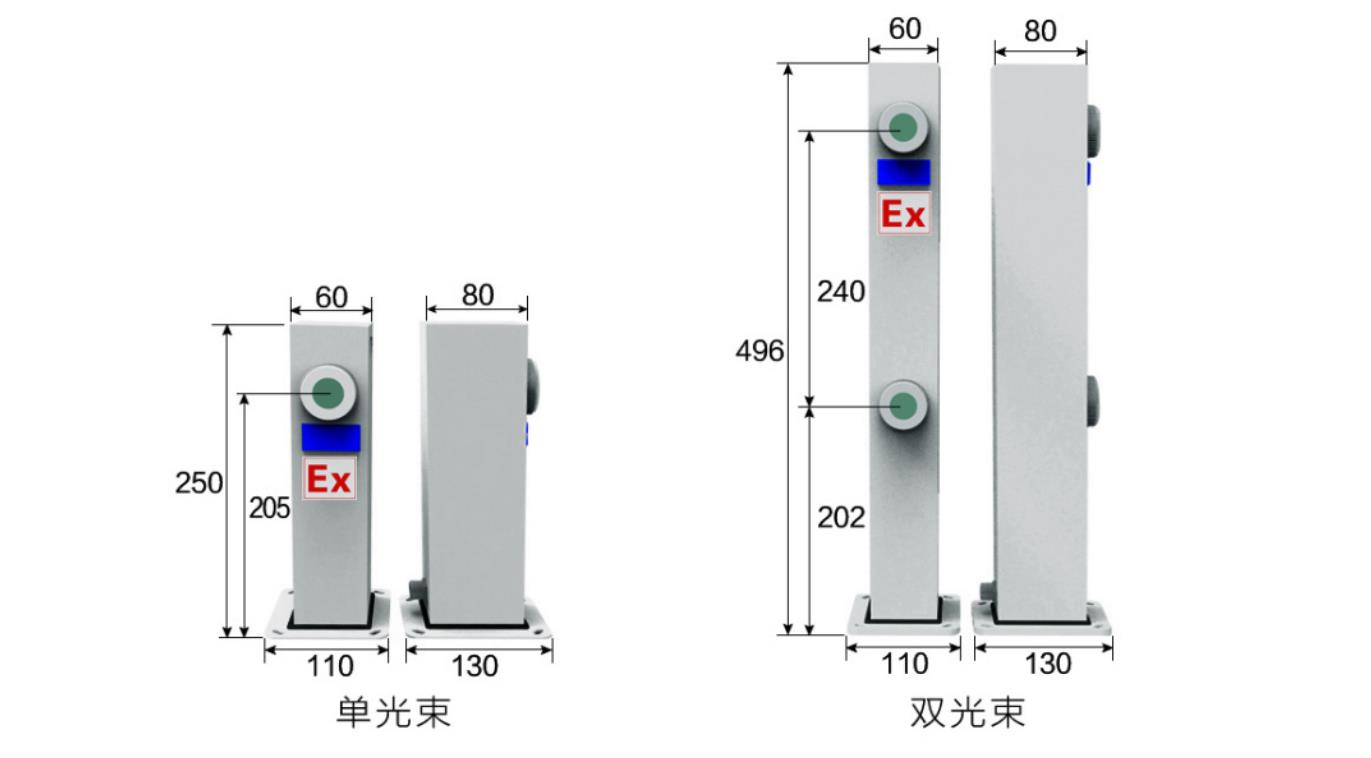

三、产品尺寸


单光束

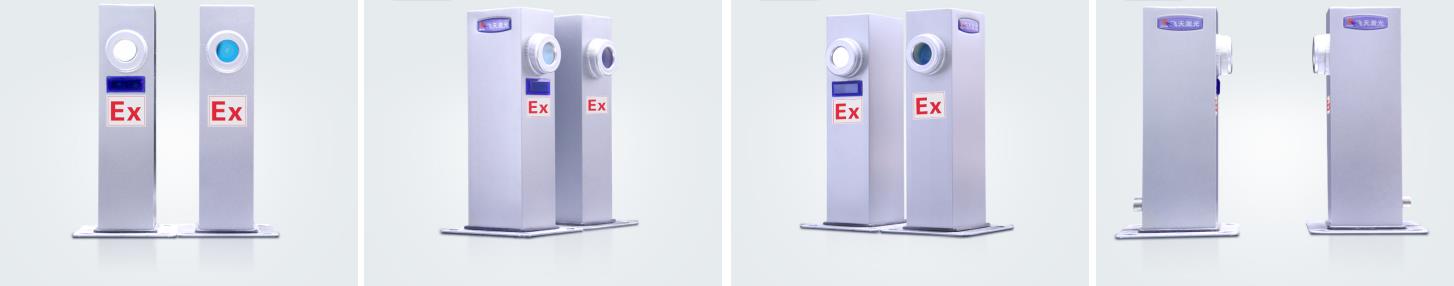

1、外型如图所示

2、微型单光束激光对射技术指标

项目	技术指标
型号	XD-A50/100/200/300/500ib
激光波长	650nm、808nm、980nm
警戒距离	0~500m
警戒层次	单层警戒
报警方式	光束遮断报警
工作电压	DC12V±10%
工作电流	发射：160mA  接收： 110mA（
报警输出方式	固态继电器常闭触点，触点容量：DC24V/1A
发射端、接收端角度	发散角度： ＜3′接收角度：＞10°
光轴调整角度	水平±30°  垂直±30°(范围可调)
产品尺寸	60mm(L)×80mm(W)×250mm(H)
底盘尺寸	110mm(L)×130mm(W)×2mm(H)
材质	铝合金，底板材质：压铸铝
安装孔尺寸	4个∮10孔均匀分布
报警时间	2s±1s(1-30s可选)
响应时间	5ms-500ms(可调)
使用环境温度	-40℃~70℃
防护等级	IP67
激光光源类型	一类安全激光光源，等级为CLASS Ⅰ
MTBF	＞120000小时
接头规格	金属防水接头G1/2(外螺纹)L=10（螺纹长度）
产品重量	3.00KG（发射端：1.55KG，接收端：1.45KG）
包装尺寸	290mm*230mm*170mm
防爆等级	ExibmbIIBT6 Gb


双光束
1、外型如图所示

2、双光束激光对射技术指标

项目	技术指标
型号	XD-B50/100/200/300/500ib
激光波长	650nm、808nm、980nm
警戒距离	0~500m
警戒层次	双层警戒，层间距：24cm
报警方式	光束遮断报警
工作电压	DC12V±10%
工作电流	发射：180mA  接收： 120mA
报警输出方式	固态继电器常闭触点，触点容量：DC24V/1A
发射端、接收端角度	发散角度： ＜3′接收角度：＞10°
光轴调整角度	水平±30°  垂直±30°(范围可调)
产品尺寸	60mm(L)×80mm(W)×496mm(H)
底盘尺寸	110mm(L)×130mm(W)×6mm(H)
材质	铝合金，底板材质：压铸铝
安装孔尺寸	4个∮10孔均匀分布
报警时间	2s±1s(1-30s可选)
响应时间	5ms-500ms(可调)
使用环境温度	-40℃~70℃
防护等级	IP67
激光光源类型	一类安全激光光源，等级为CLASS Ⅰ
MTBF	＞120000小时
接头规格	金属防水接头G1/2(外螺纹)L=10（螺纹长度）
产品重量	4.57KG（发射端：2.35KG，接收端：2.22KG）
包装尺寸	535mm*230mm*170mm
防爆等级	ExibmbIIBT6 Gb

三光束

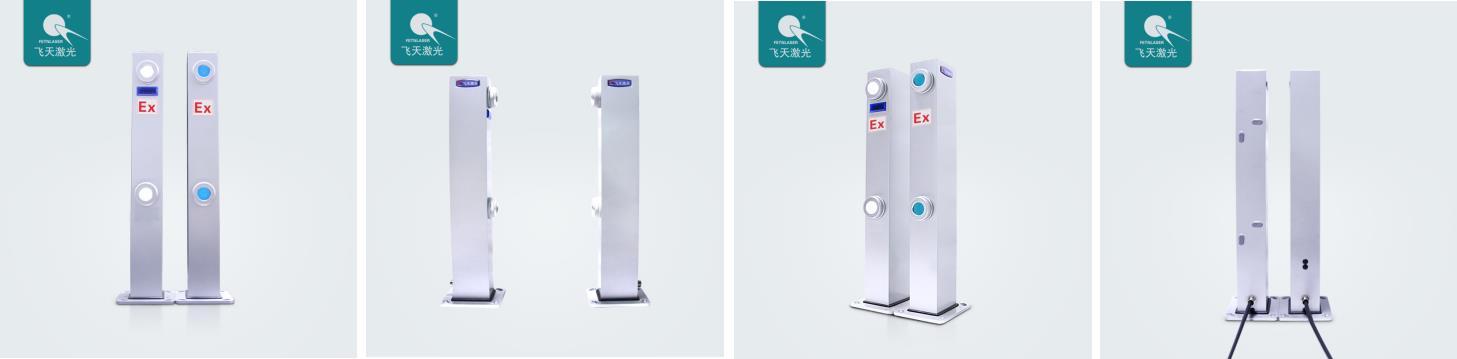

1、外形如图所示

2、三光束激光对射技术指标

项目	技术指标
型号	XD-B50/100/200/300/500Cib
激光波长	650nm、808nm、980nm
警戒距离	0~500m
警戒层次	三层警戒，层间距：14.5cm
报警方式	相邻双光束遮断报警
工作电压	DC12V±10%
工作电流	发射: 290mA  接收：130mA
报警输出方式	固态继电器常闭触点，触点容量：DC24V/1A
发射端、接收端角度	发散角度： ＜3′接收角度：＞10°
光轴调整角度	水平±30°  垂直±30°(范围可调)
产品尺寸	60mm(L)×80mm(W)×498mm(H)
底盘尺寸	110mm(L)×130mm(W)×6mm(H)
材质	铝合金，底板材质：压铸铝
安装孔尺寸	4个∮10孔均匀分布
报警时间	2s±1s(1-30s可选)
响应时间	5ms-500ms(可调)
使用环境温度	-40℃~70℃
防护等级	IP67
激光光源类型	一类安全激光光源，等级为CLASS Ⅰ
MTBF	＞120000小时
接头规格	金属防水接头G1/2(外螺纹)L=10（螺纹长度）
产品重量	5.10KG（发射端：2.70KG，接收端：2.40KG）
包装尺寸	535mm*230mm*170mm
防爆等级	ExibmbIIBT6 Gb

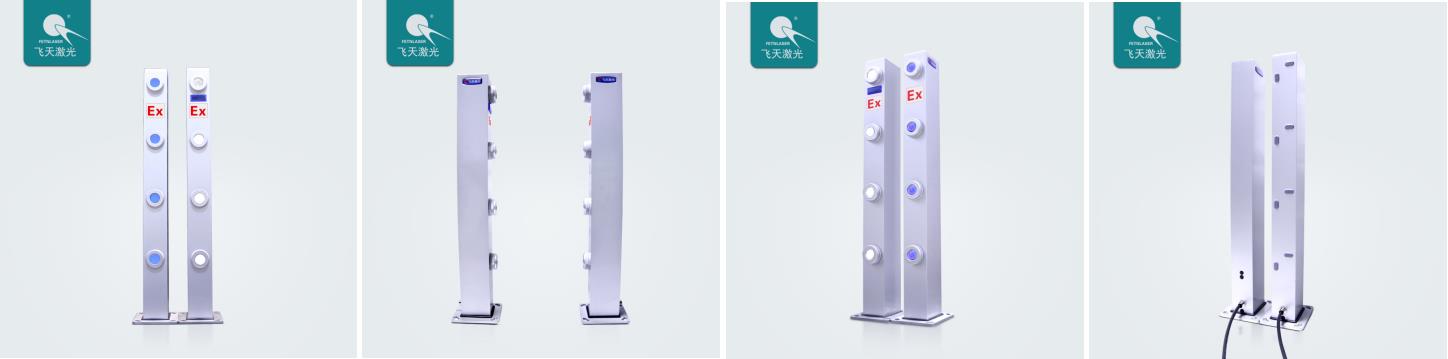

四光束

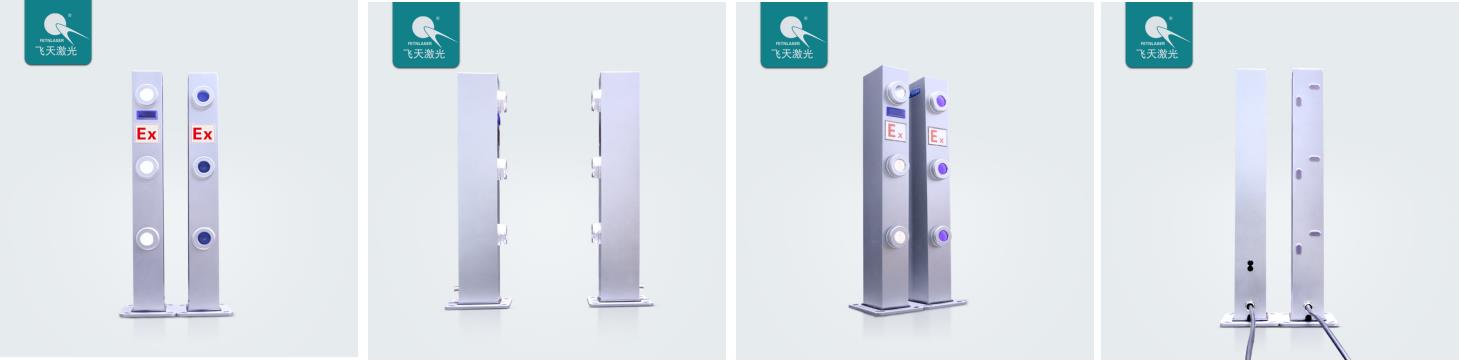

1、外形如图所示

2、基本型四光束激光对射技术指标

项目	技术指标
型号	XD-B50/100/200/300/500Dib
激光波长	650nm、808nm、980nm
警戒距离	0~500m
警戒层次	四层警戒，层间距：14.8cm
报警方式	任意双光束遮断报警
工作电压	DC12V±10%
工作电流	发射：310mA  接收：140mA
报警输出方式	固态继电器常闭触点，触点容量：DC24V/1A
发射端、接收端角度	发散角度： ＜3′接收角度：＞10°
光轴调整角度	水平±30°  垂直±30°(范围可调)
产品尺寸	60mm(L)×80mm(W)×641mm(H)
底盘尺寸	110mm(L)×130mm(W)×6mm(H)
材质	铝合金，底板材质：压铸铝
安装孔尺寸	4个∮10孔均匀分布
报警时间	2s±1s(1-30s可选)
响应时间	5ms-500ms(可调)
使用环境温度	-40℃~70℃
防护等级	IP67
激光光源类型	一类安全激光光源，等级为CLASS Ⅰ
MTBF	＞120000小时
接头规格	金属防水接头G1/2(外螺纹)L=10（螺纹长度）
产品重量	6.10KG（发射端：3.35KG，接收端：2.75KG）
包装尺寸	680mm*240mm*280mm
防爆等级	ExibmbIIBT6 Gb

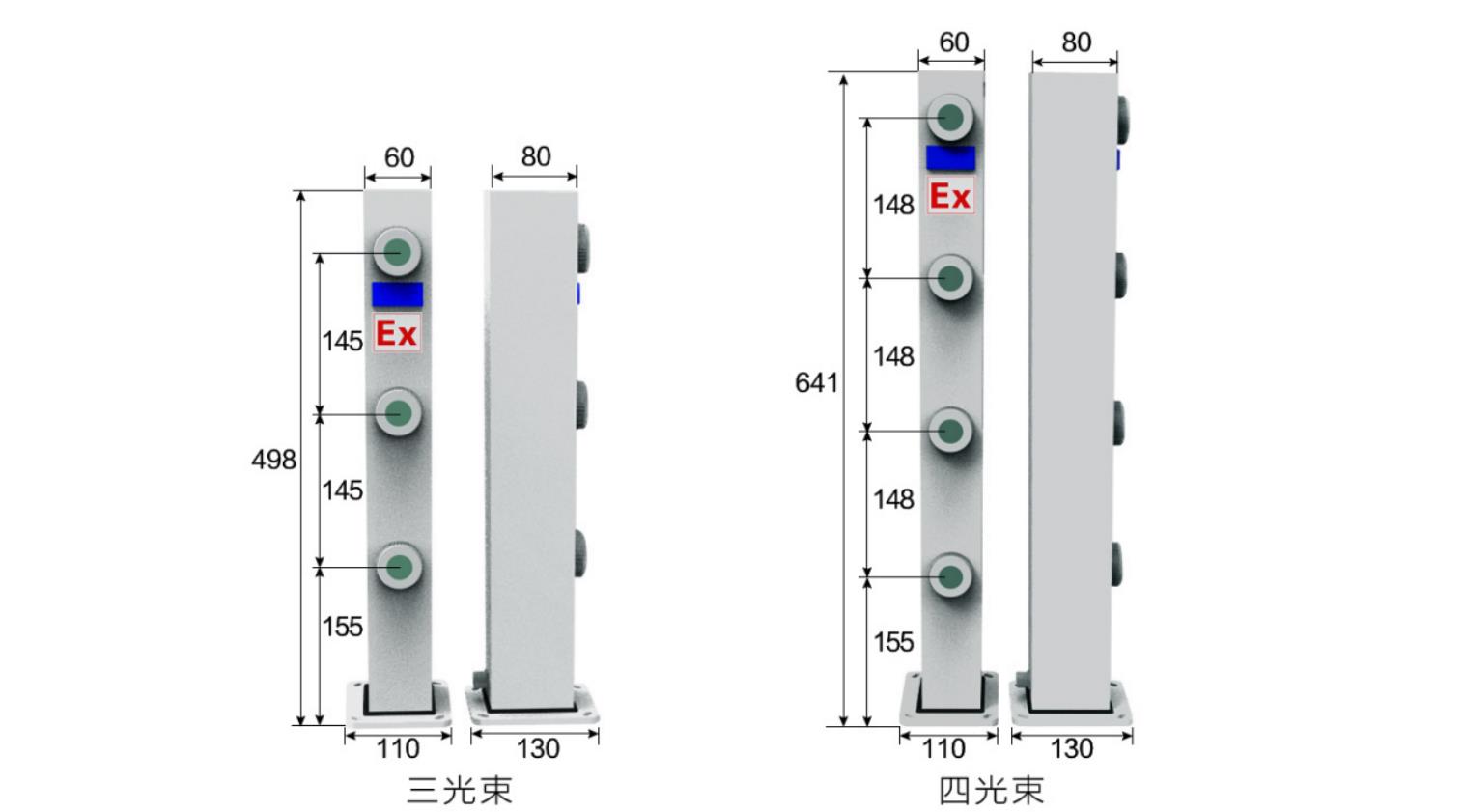

四、产品结构尺寸

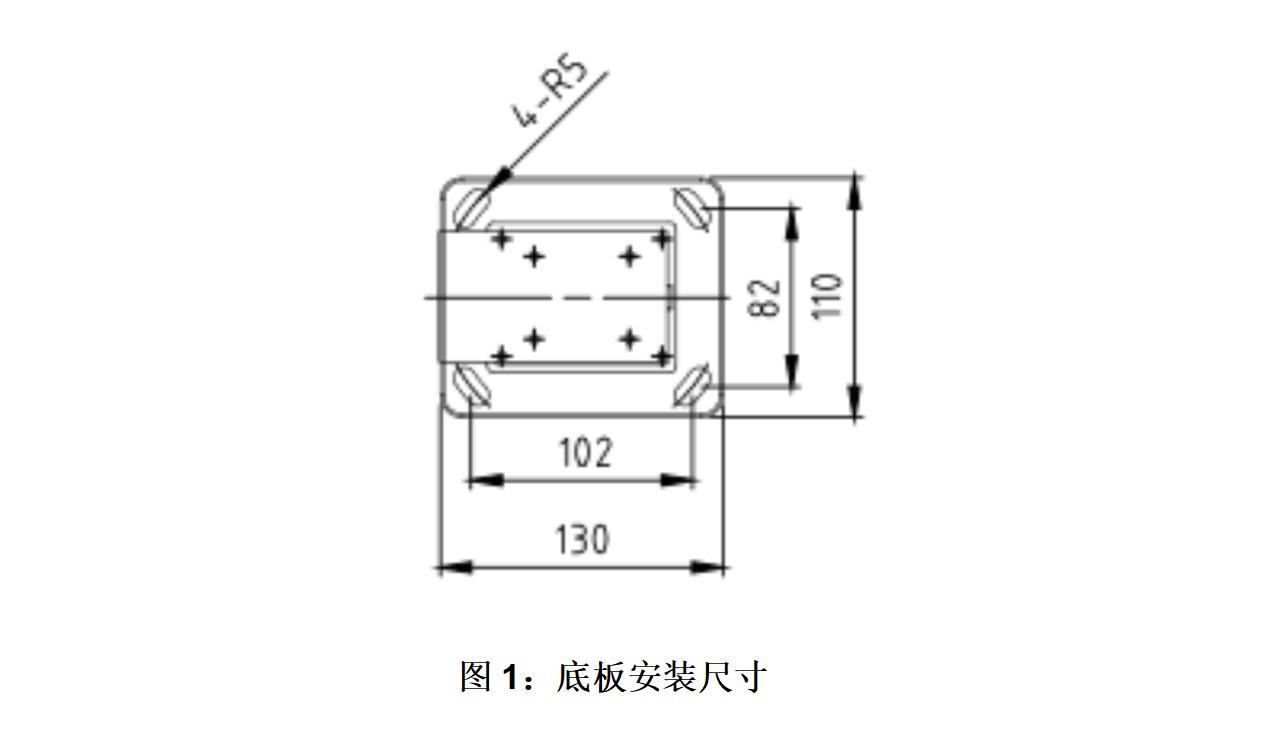

图1：底板安装尺寸

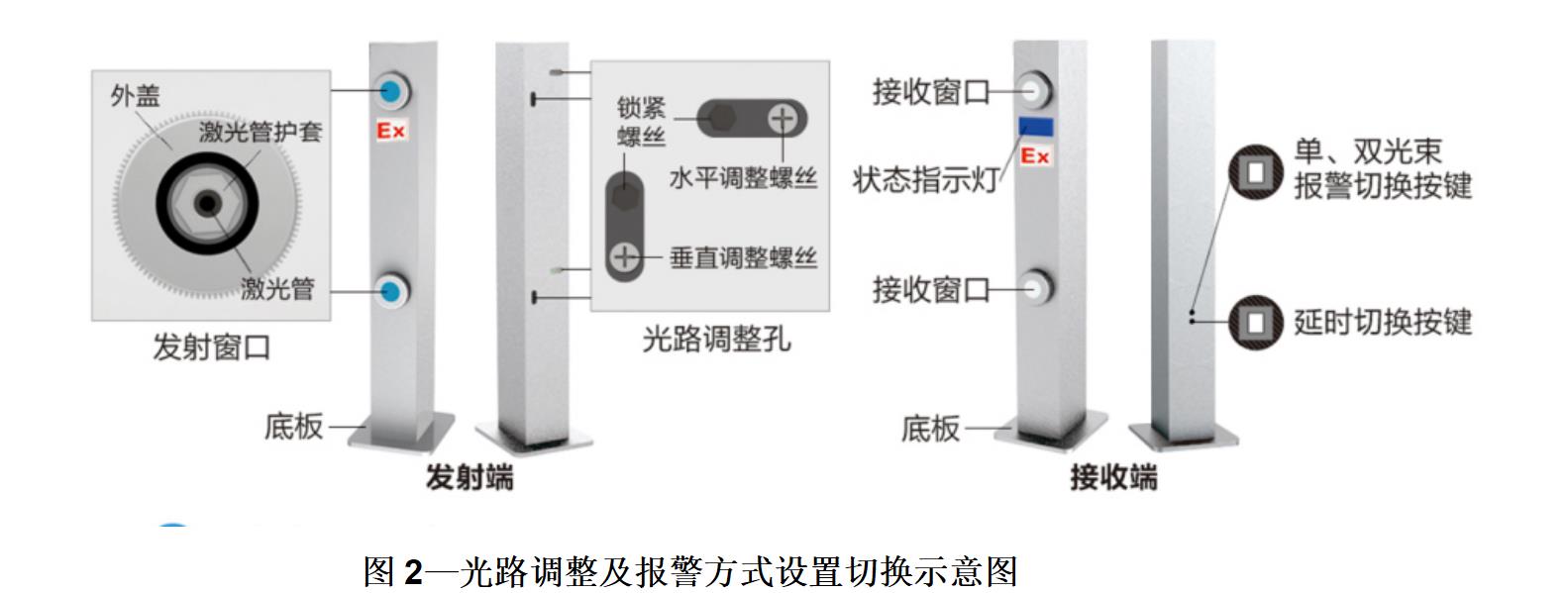

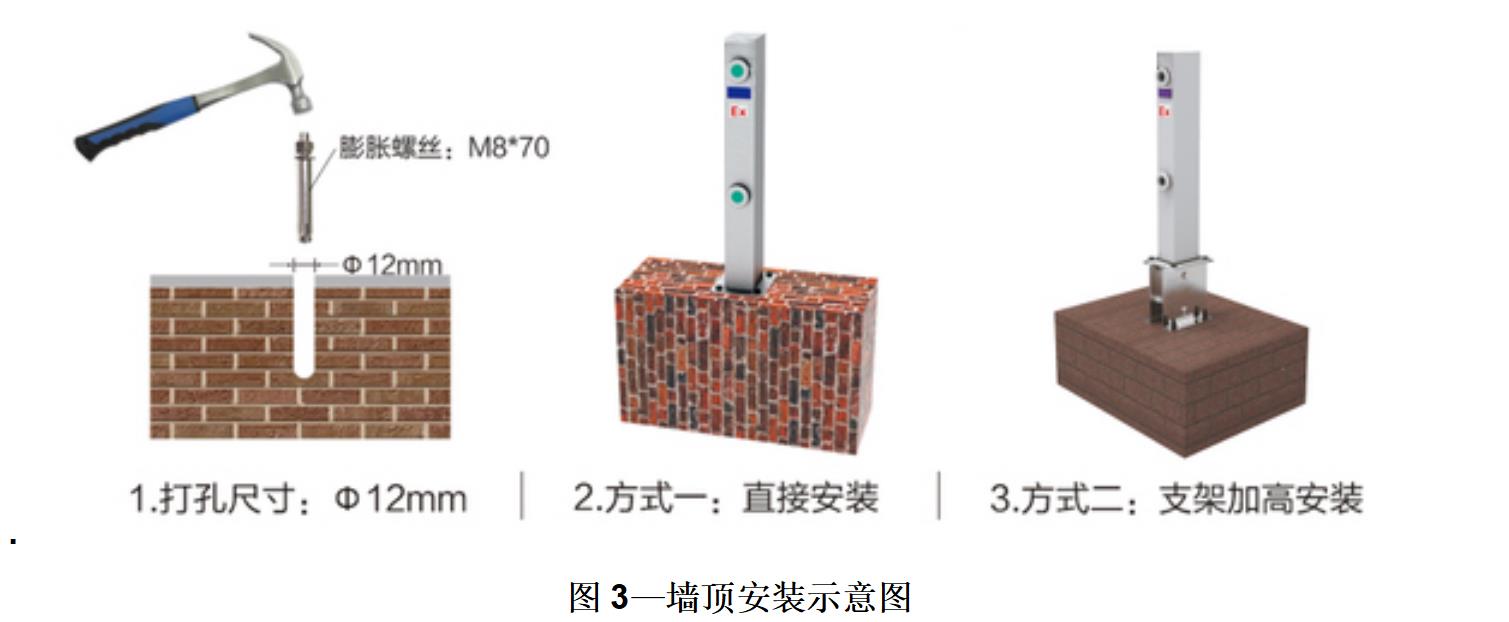

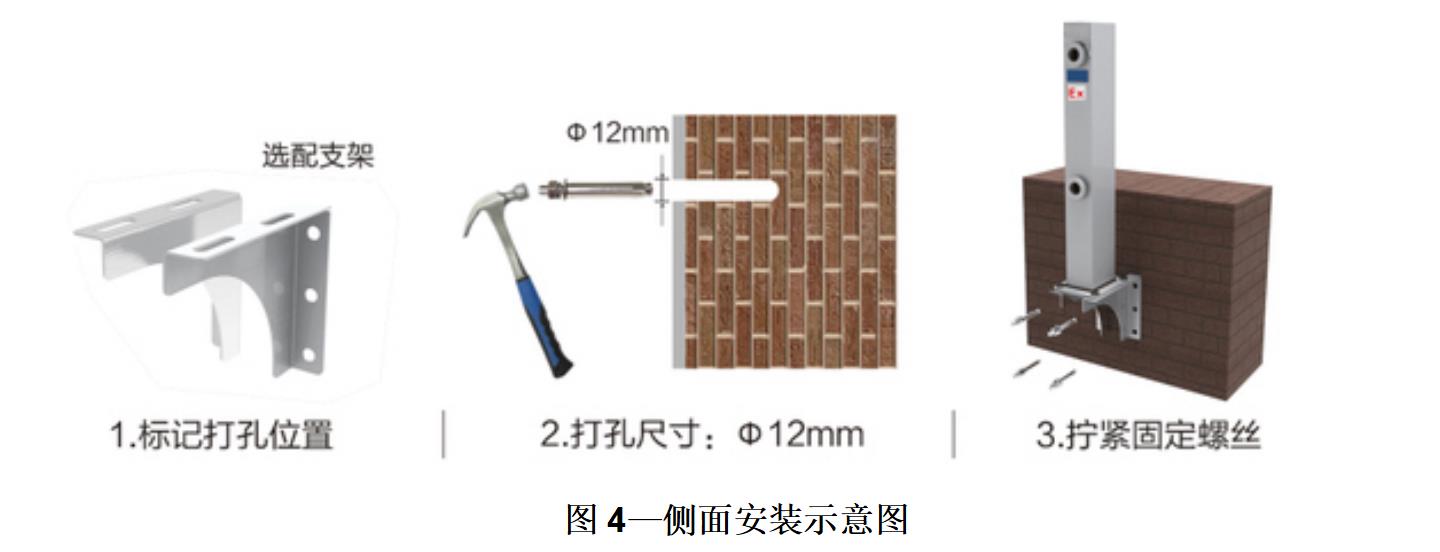

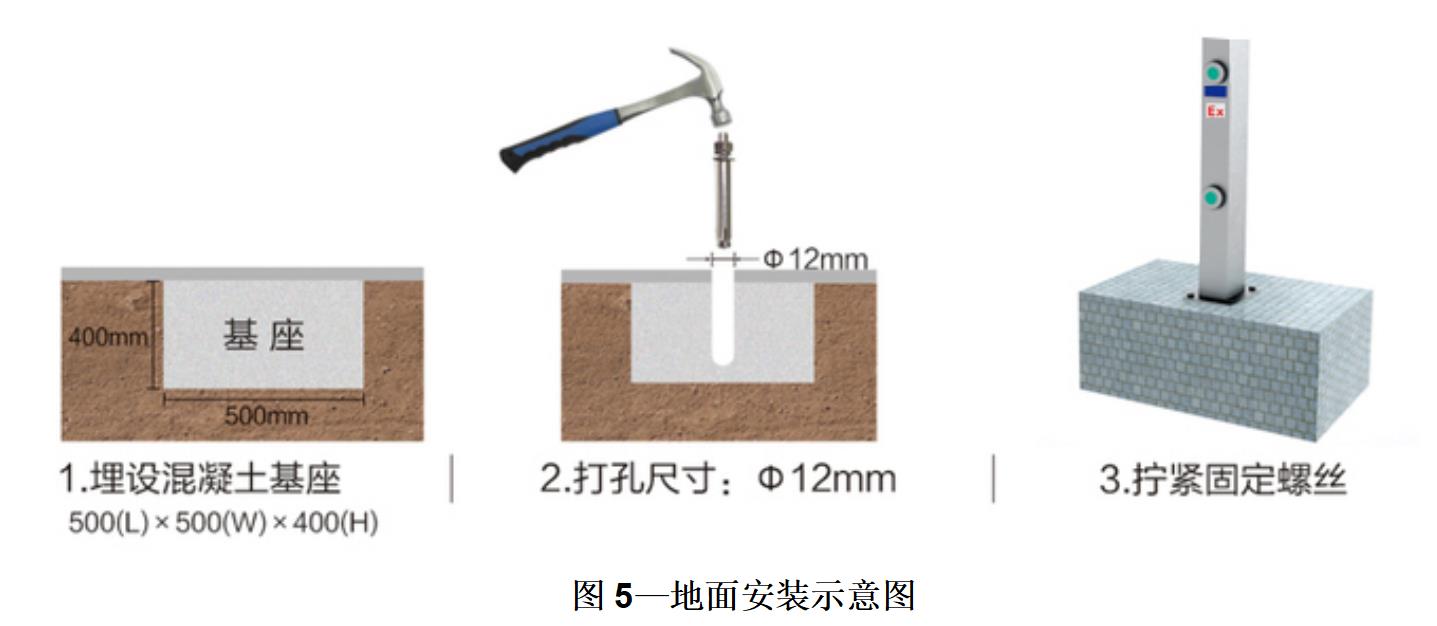

五、安装方式示意图

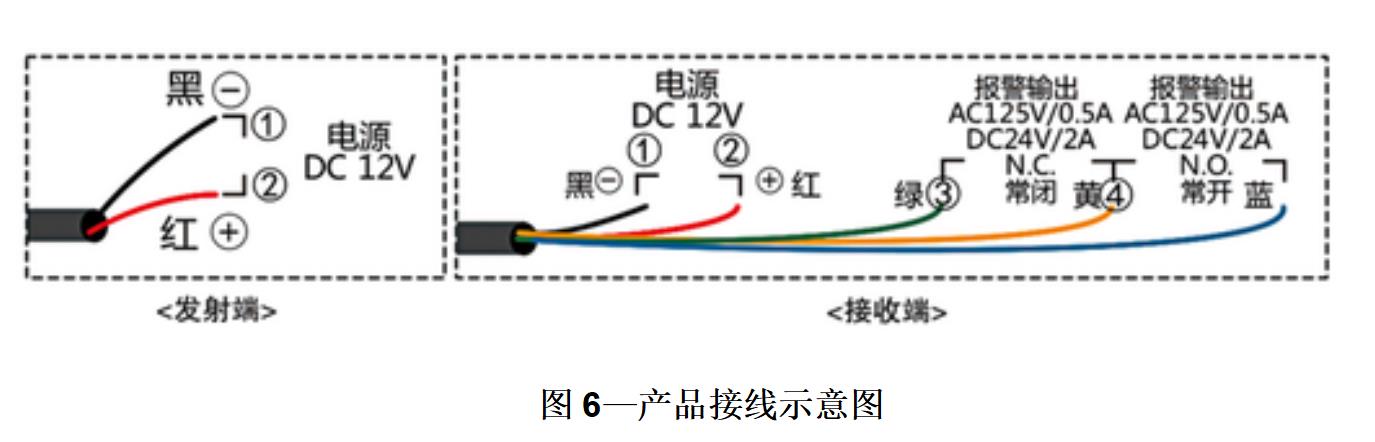

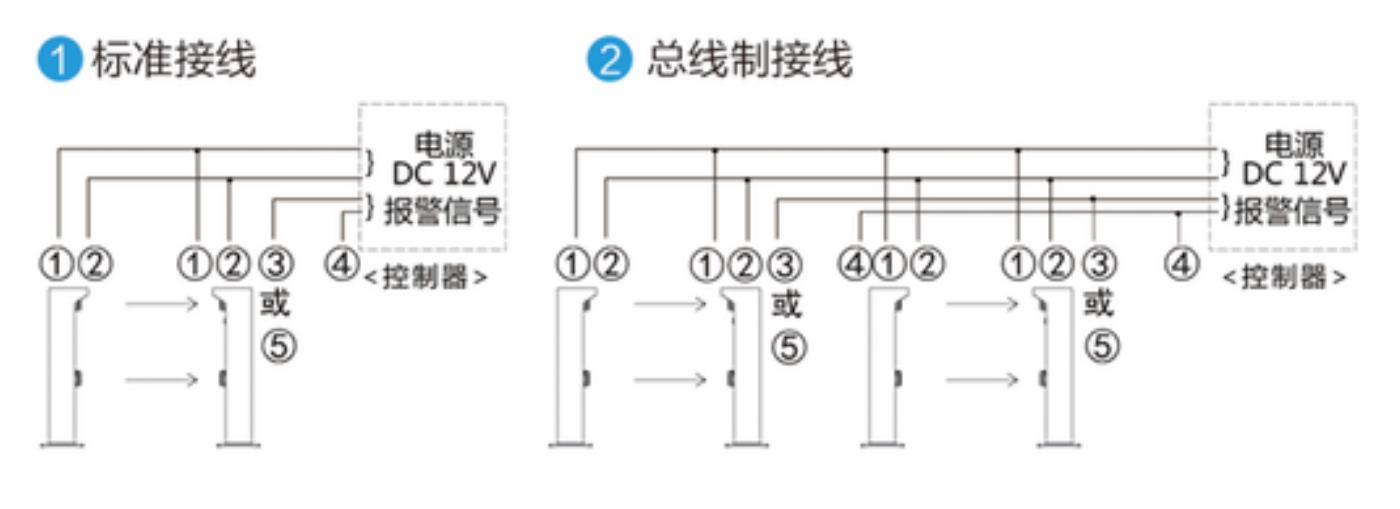

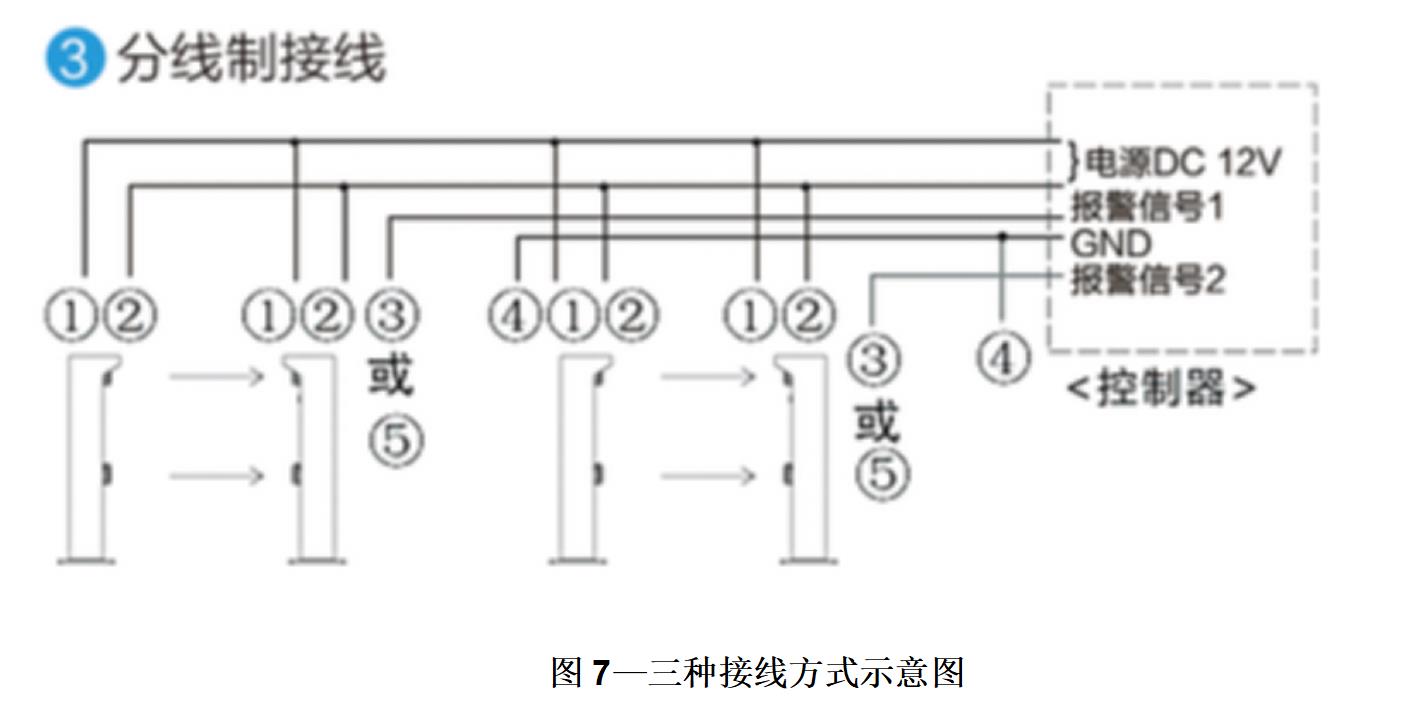

六、线束及接线方式示意图

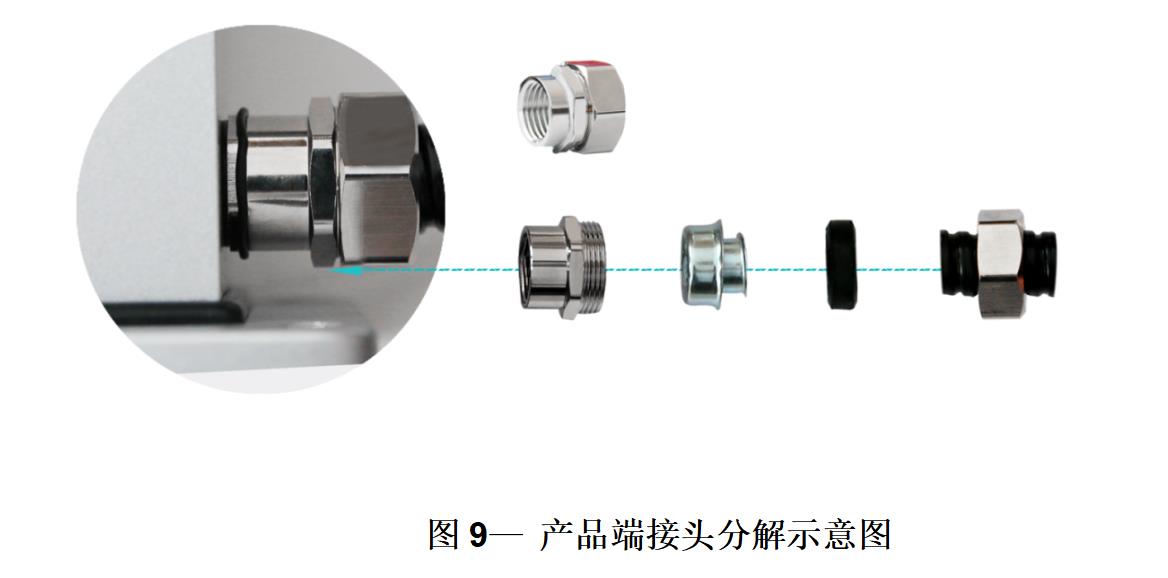

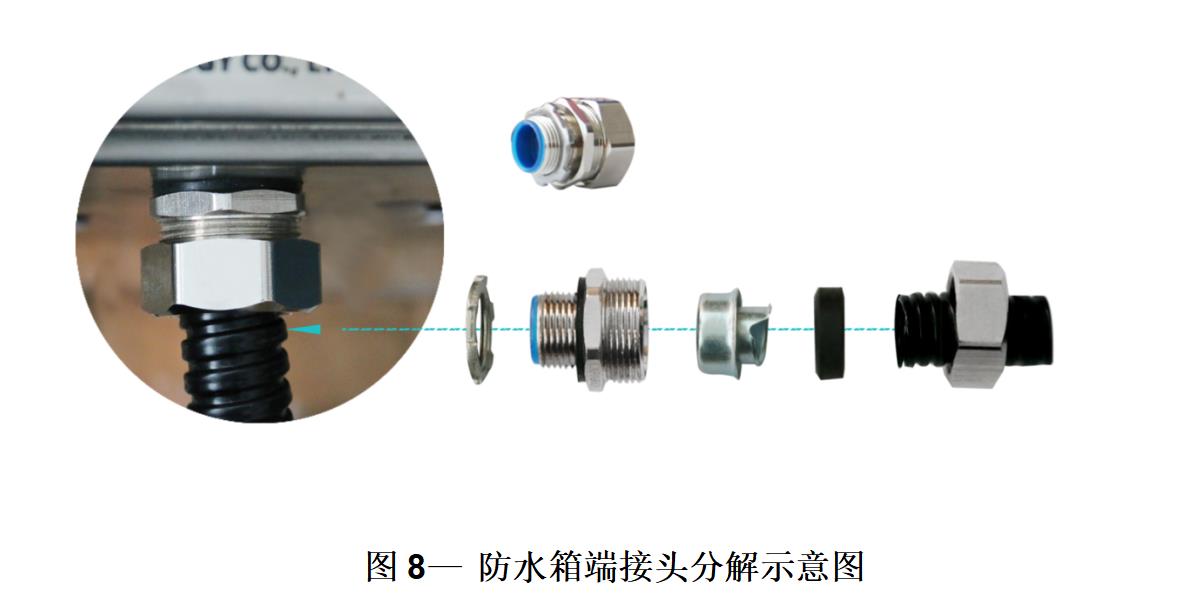

七、配件类展示



八、应用领域
本安防爆型激光对射是具有本质安全电路的电气设备。借助自身本质安全电路的设计优势，合适布设在对防范等级要求较高的周界领域，如石油开采、石油炼制、煤炭输油系统、天然气站、化工厂房、制药等各种具有爆炸性气体的区域。
九、业绩展示

用户名称	项目名称
中石化山东LNG输气干线及济青二线通信系统	中石化山东LNG输气干线及济青二线通信系统
西南油气田通信公司园区	西南油气田通信公司园区供气工程（场站通信）
平山县天然气输气管道	河北省平山县天然气输气管道工程
江西省天然气公司	江西省天然气管网一期工程
湖南天然气有限公司	泊罗-平江天然气支线管道工程周界报警
中石化销售华南分公司	中石化销售华南分公司周界报警工程
成都普光气田	成都普光M502、503、504采气厂周界报警项目
中国石化--黑龙江石油分公司	中国石化--黑龙江石油升级改造
广东中集体能源天然气	广东中集体能源天然气项目
天津中海油石化	天津中海油石化升级改造项目
荆门化工园循环产业园智慧园	荆门化工园循环产业园智慧园区周界安防项目
胜利油田	胜利油田升级改造
四川省达州市宣汉县普光气田	四川省达州市宣汉县普光气田项目
中铁电气化局	中铁电气化局周界报警工程
中石化北京石油分公司	中石化北京石油升级改造项目
福建安然天然气有限公司	福建安然天然气周界报警工程
上海虹光化工厂	上海虹光化工厂周界安防工程
中石化湖南长沙石油分公司	中石化湖南长沙石油升级改造项目
山东京博石油化工有限公司	山东京博石油化工周界报警工程
中石化重庆天然气管道	中石化重庆天然气管道南川分输站升级改造
中石化安庆石油大华分公司	中石化安庆石油周界报警工程
中国石油化工股份有限公司胜利油田分公司	中国石油化工股份有限公司胜利油田升级改造工程
天津燃气集团	天津燃气集团周界报警系统升级
宁夏高速公路沙湖服务区	宁夏高速公路沙湖服务区加油站（南区）周界报警系统升级改造
潍坊科迈化工有限公司	潍坊科迈化工周界报警工程
中石化川气东送天然气管道有限公司	川气东送--浙江站周界报警工程
东营油气集输总厂	东营油气集输总厂升级改造项目
