红外微波三鉴探测器说明书

红外微波三鉴探测器说明书
（型号：FT-HW01）

FT-HW01是一款性能卓著的户外数字被动红外+微波探测器，能够有效抵抗来自太阳光、紫外、射频、汽车头灯等的户外因素干扰；还能高效防水、防尘、 防虫、防风。两级灵敏度可调节，以便选择更适合于保护场所的探测方式，从而在最大探测能力和最小误报指示之间获得最好的配比。该产品集结了如下先进技术：智能高速微处理器对于入侵红外和微波信号的直接运算分析技术，双极性检测技术等。它独特的宠物变数运算技术能有效防止来自重量高达20公斤的宠物引起的误报。另外在抗热气流，窗帘摆动等虚假移动物体方面也有不俗的表现，能够在两个灵敏等级上提供稳定有效的检测。 总之，该探头的先进性和稳定性以及IP65的防水结构设计能给使用者在室内外防范中提供最佳安全保障。

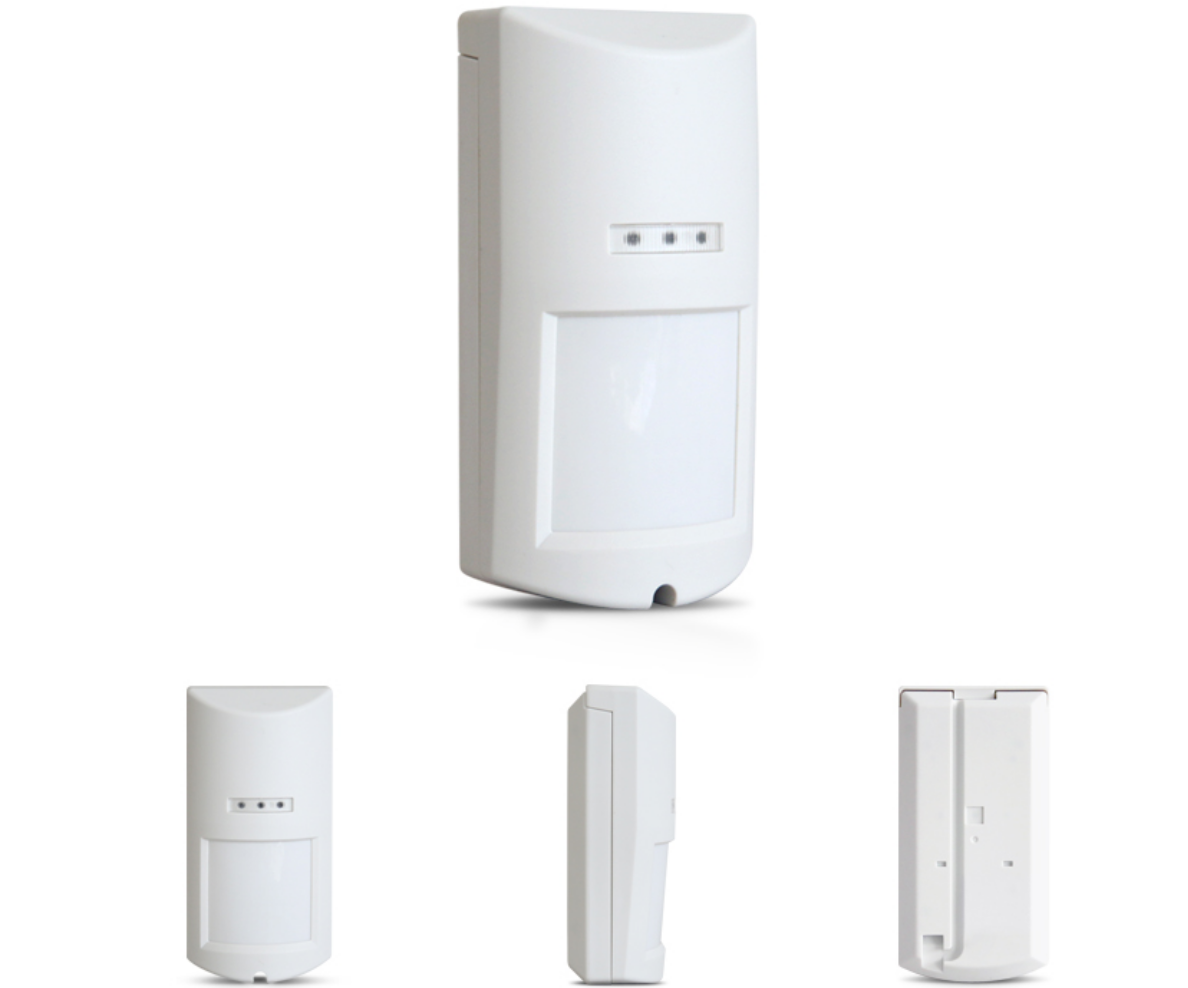

1. 产品图片


2. 主要功能
l 超微功耗设计方案
l 本安防爆电路
l 数字防宠物设计、防宠物达20公斤
l 双向温度补偿技术
l EDS/抗电击/抗手机干扰
l 抗白光干扰
l 密封光学部件
l 安装到角落，墙壁，万向接头
3. 技术参数

红外微波三鉴探测器
体积	148mm*75mm*54mm	灵敏度	二级可选
电压	DC 12V	抗白光干扰	＞10000LUX
消耗电流	25mA	报警时间	3s
安装高度	1.8m-2.4m	工作温度	-20℃至55℃
探测范围	12m*12m  100°	工作湿度	5～95%(无凝露）
防宠物重量	20Kg	探测速度	0.2m/s-3.5m/s
抗电磁干扰	0.1-500M H z/30V/m	微波频率	10.525GHz
抗射频干扰	30V/m 10-1000MHz,20V/m 1000-2700MHz

4. 安装指导

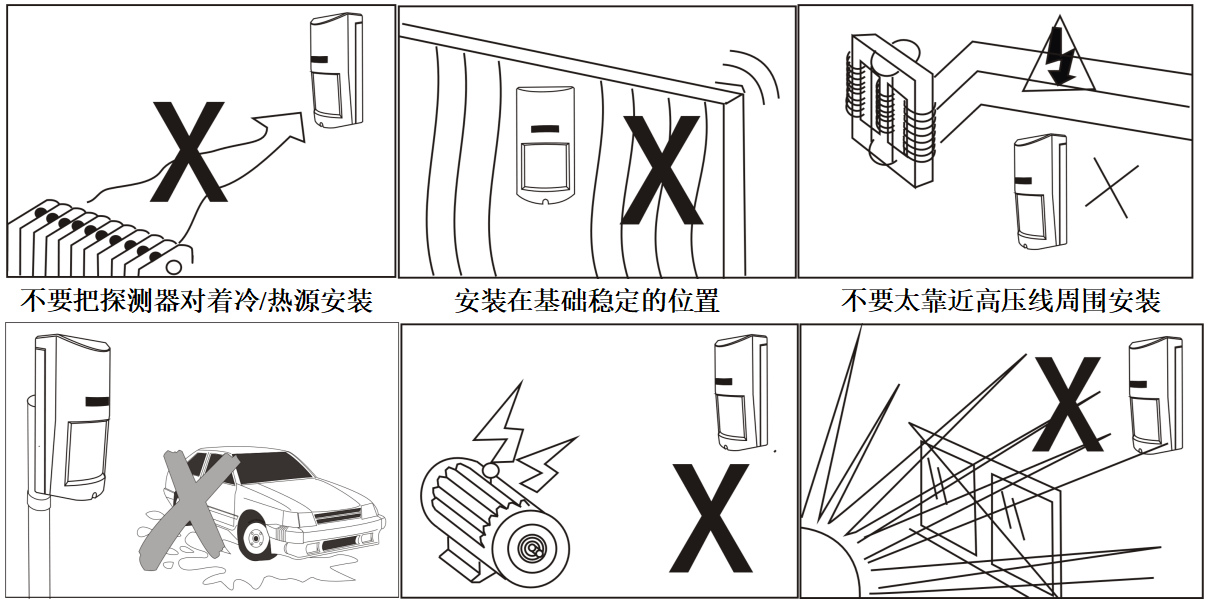

选择适合于PIR技术探测的最佳安装点，将探测器放置于合适的位置上，远离门、窗、运动 的机器和热源等位置，会使得探测器更稳定。

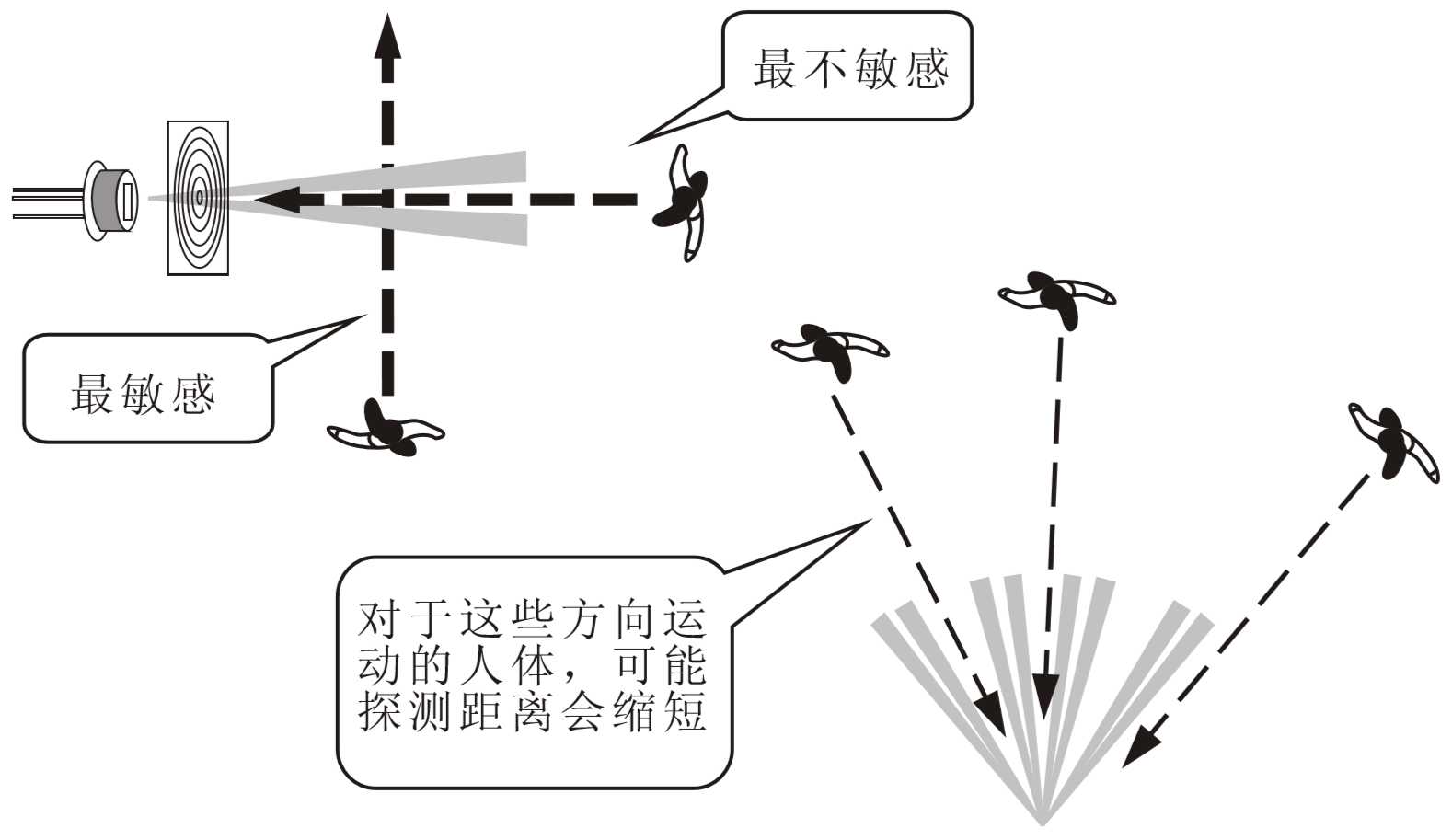

关于安装角度
探测器对入侵角度存在机理上的差异。

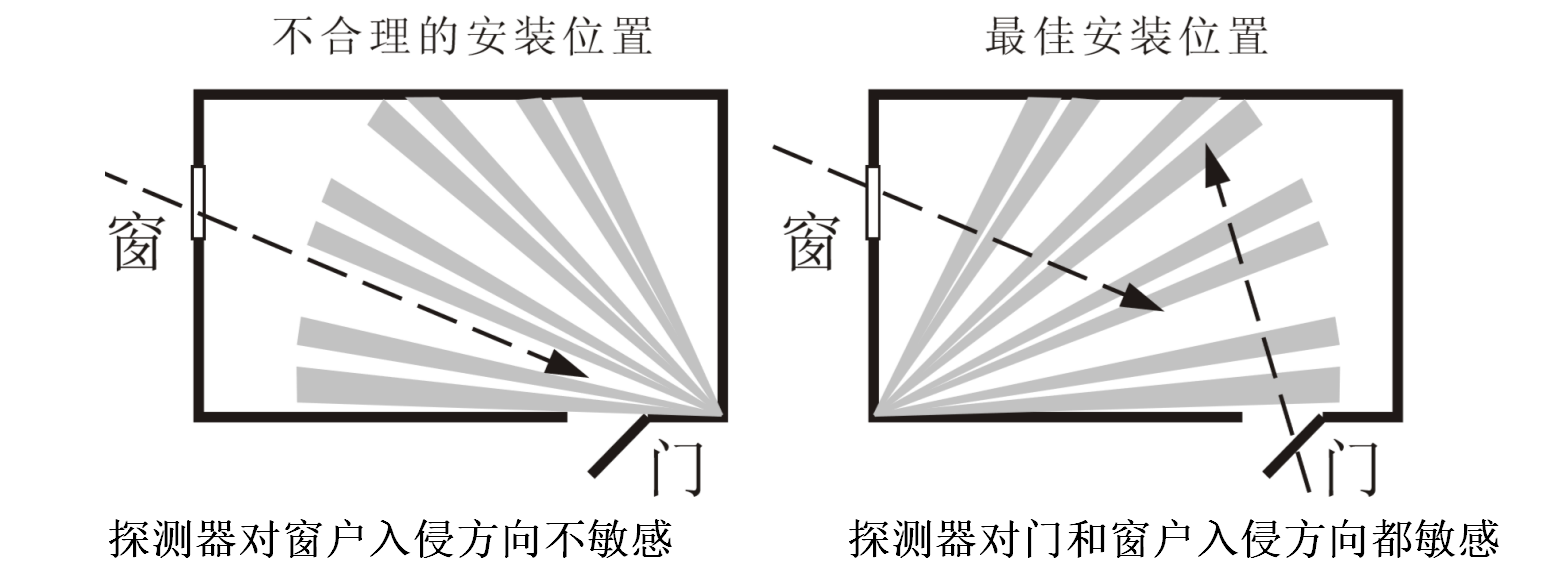

关于安装位置

、
探测器对窗户入侵方向不敏感        探测器对门和窗户入侵方向都敏感

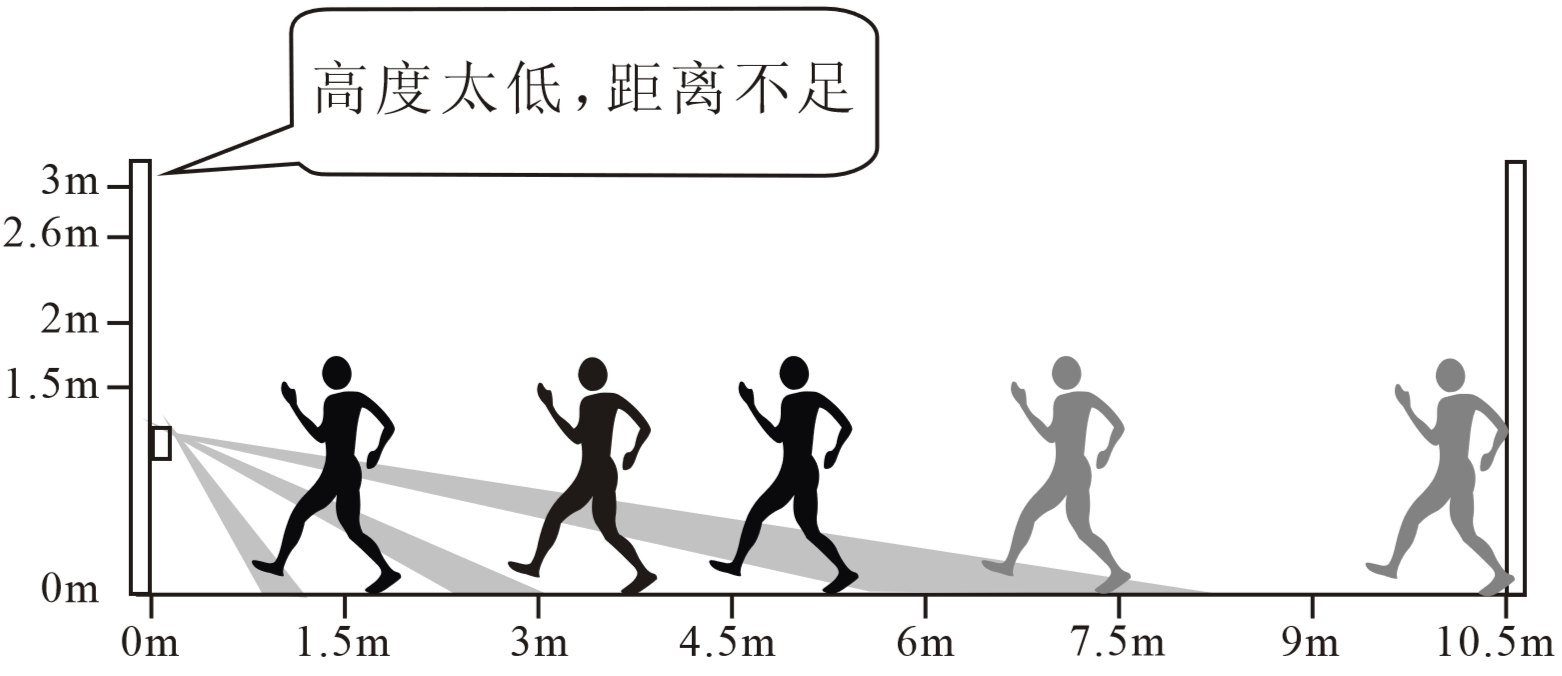

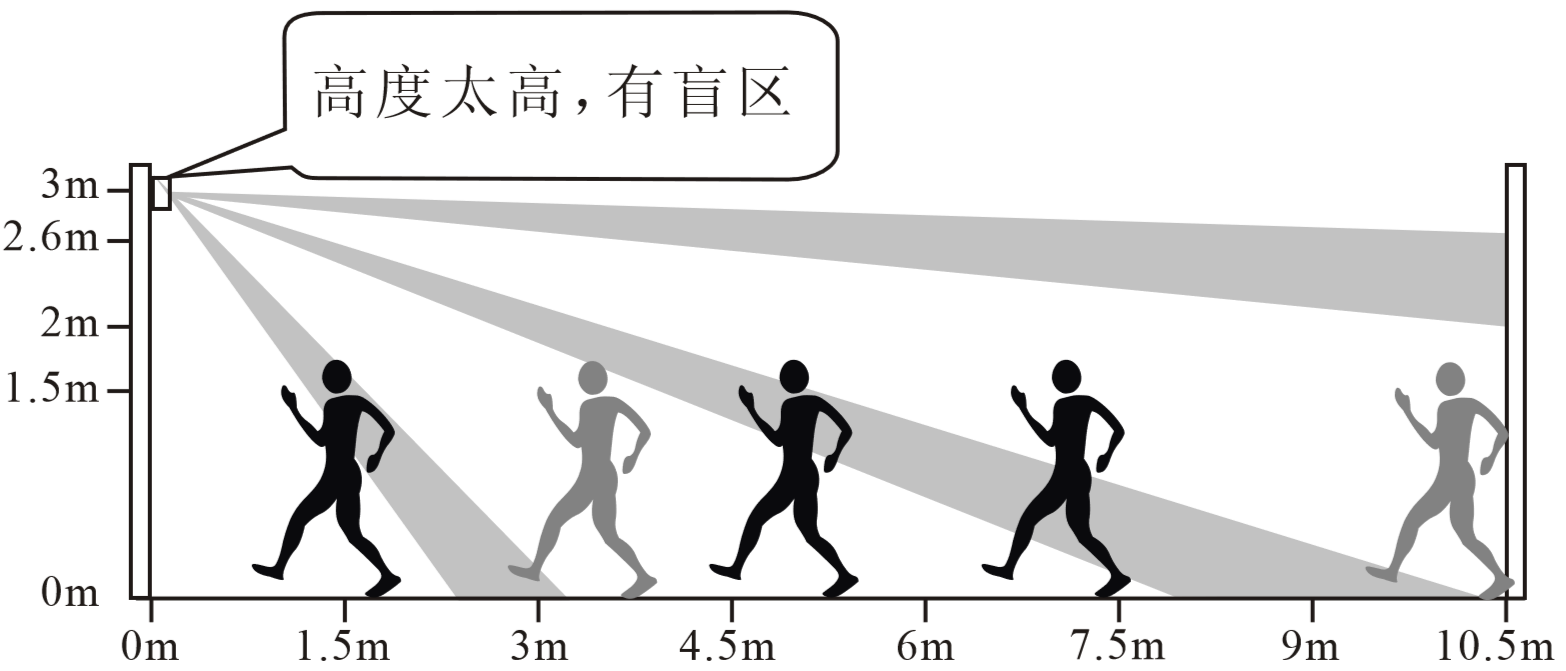

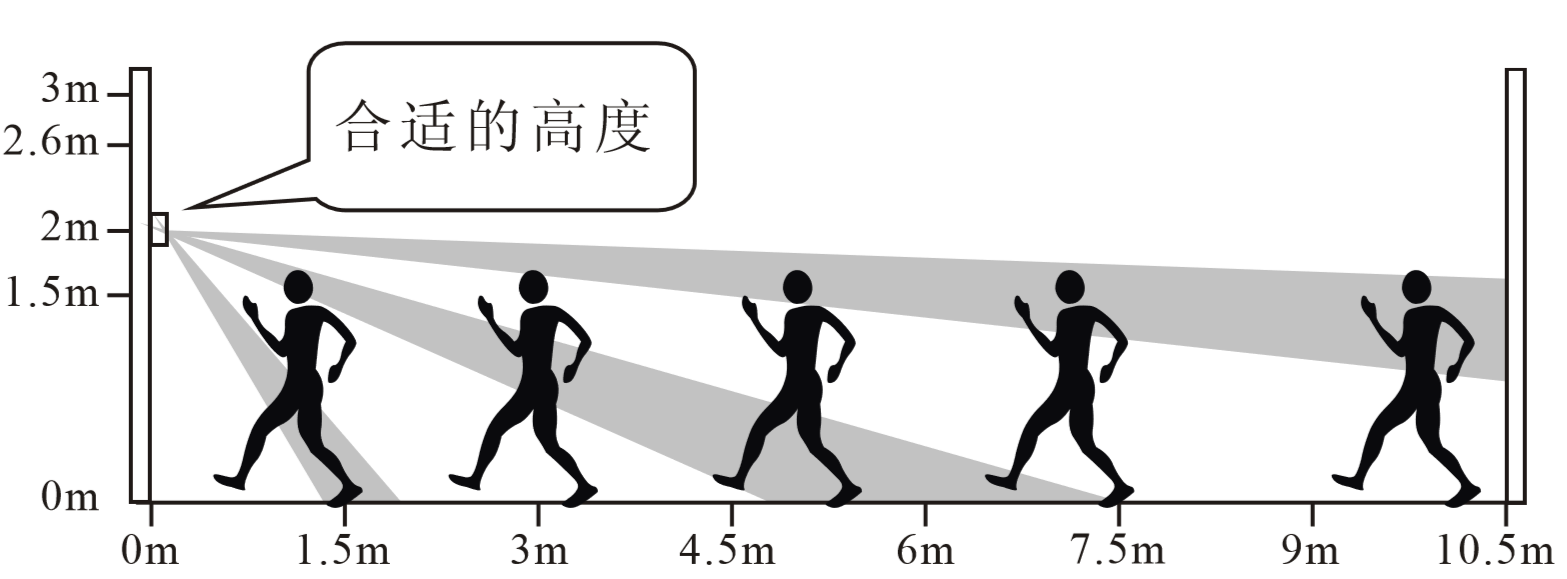

关于安装角度
推荐安装高度为1.8米-2.4米。








5. 安装及支架
墙壁安装

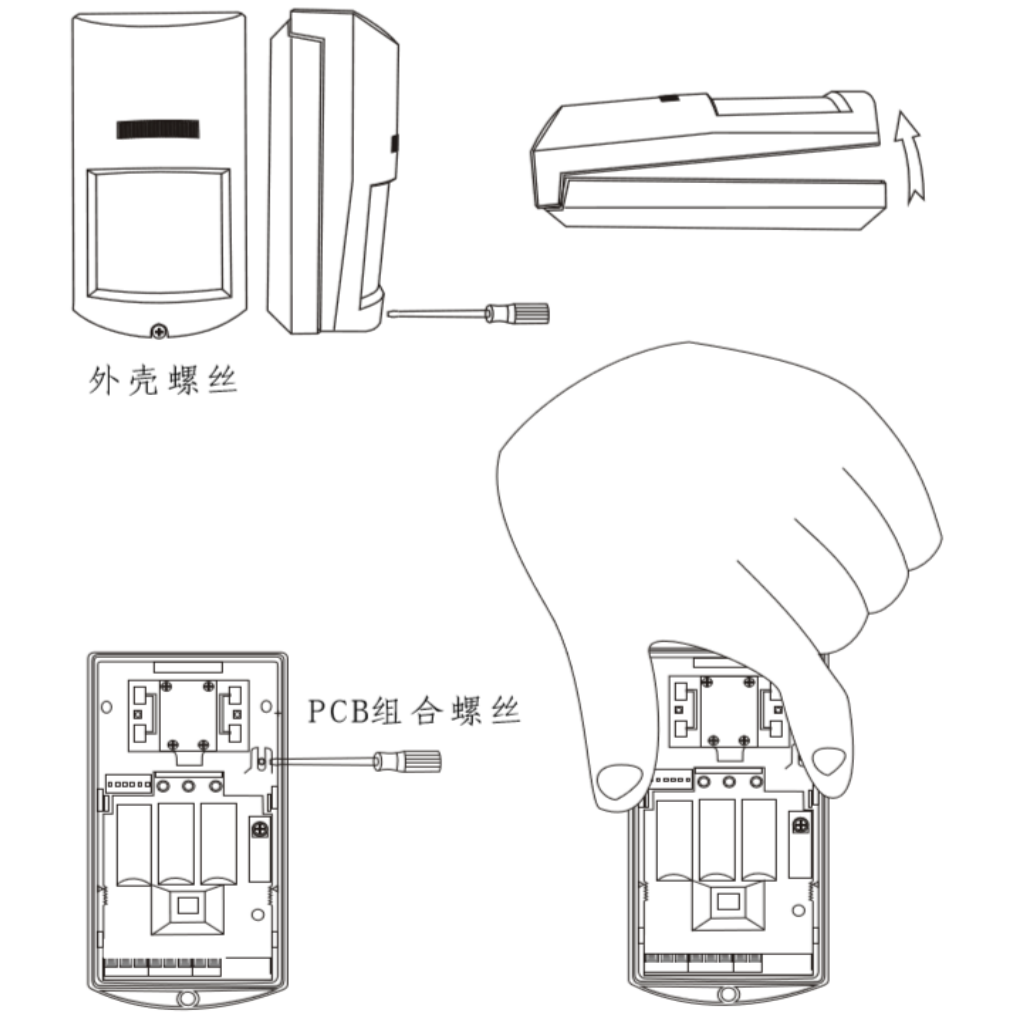

按照图示方式，用十字螺丝批，松开外壳螺丝后，可以打开探测器，然后再取下线路板组合，就可以安装探测器了。



松开PCB螺丝，然后按照图示方式，用拇指和食指扣住 “塑料扣位”，可以取出PCB组合，取出后，就可以按 照实际安装需求，进行产品安装。

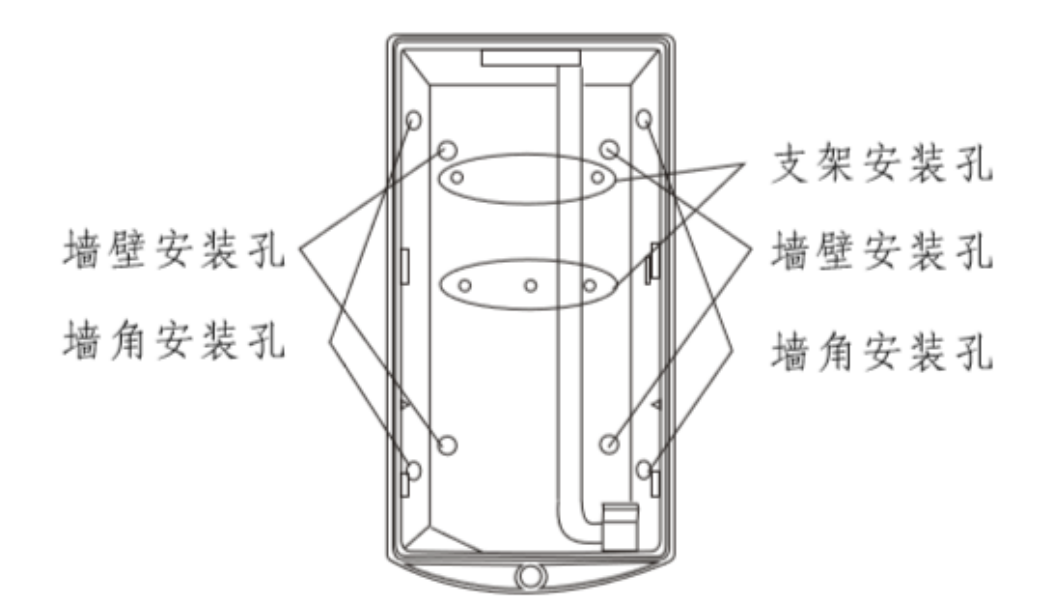

要获得最佳的信号覆盖范围，需要将探测器安装到2.1 米的高度，垂直校正到中间。总之，要保证探测器面 前没有阻碍，视角开阔。根据需要，规划好用那种 “孔位方式”安装，再在墙壁上做出相应的孔位标记， 然后钻4个6mm的孔。将4个匹配的“胶塞”完全打入墙 体上的孔洞后，就可以通过螺丝把探测器固定在墙壁上了。

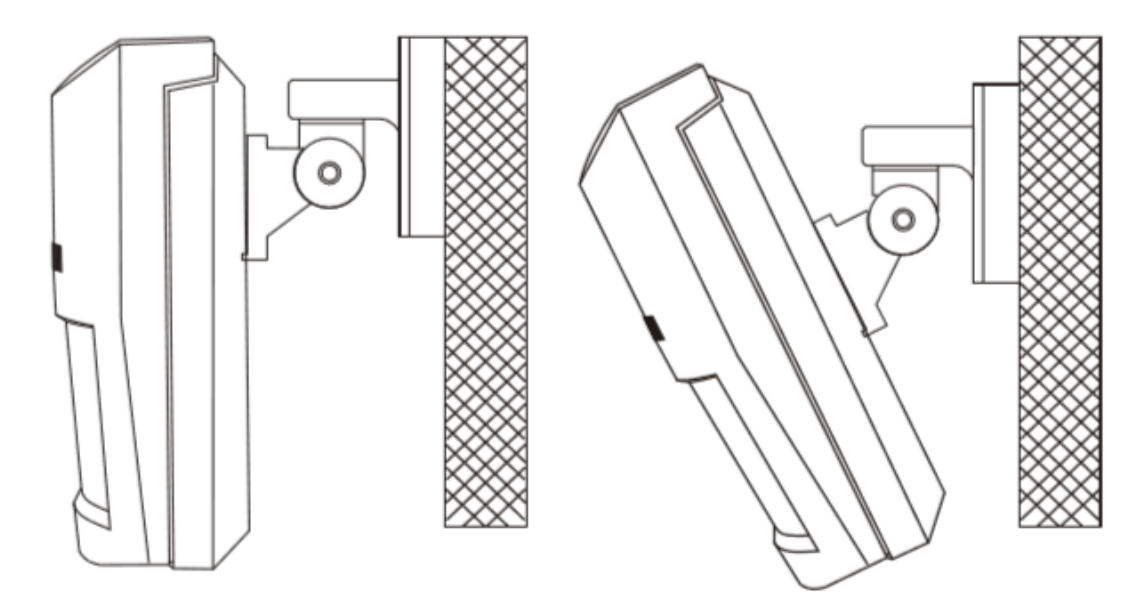

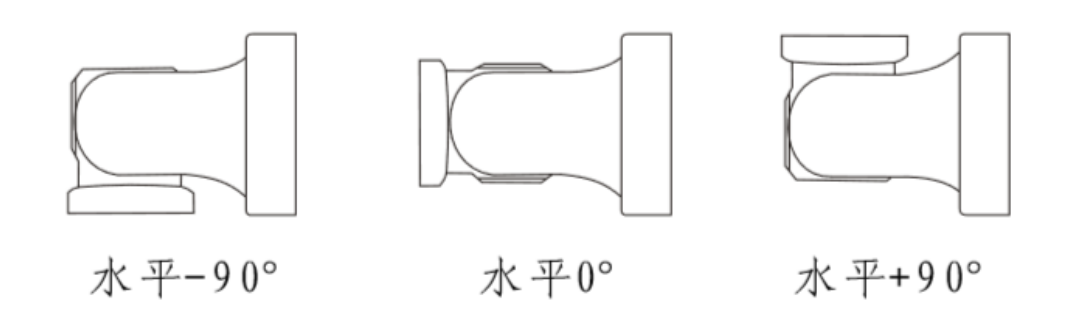

采用支架安装的方式，可以获得更佳的需求角度，该 支架可以水平180°旋转，上下30°调节。

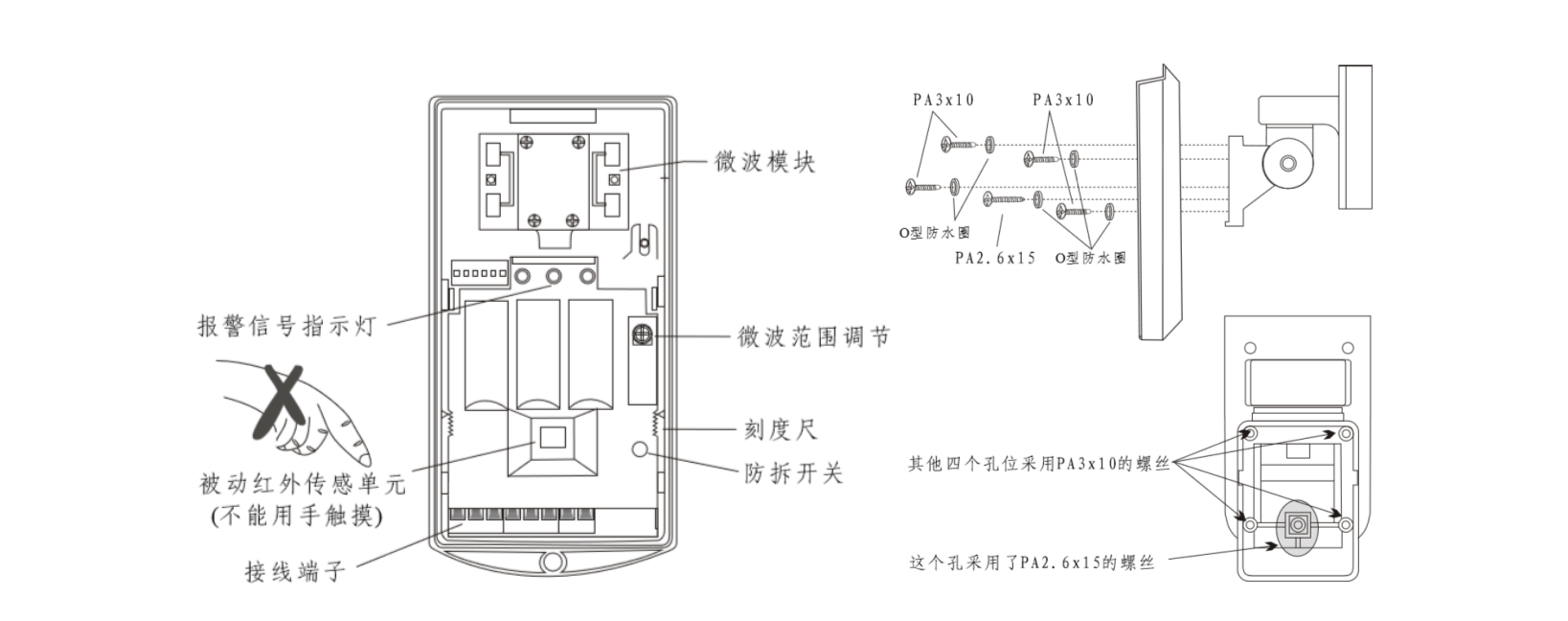

6. 内部零件

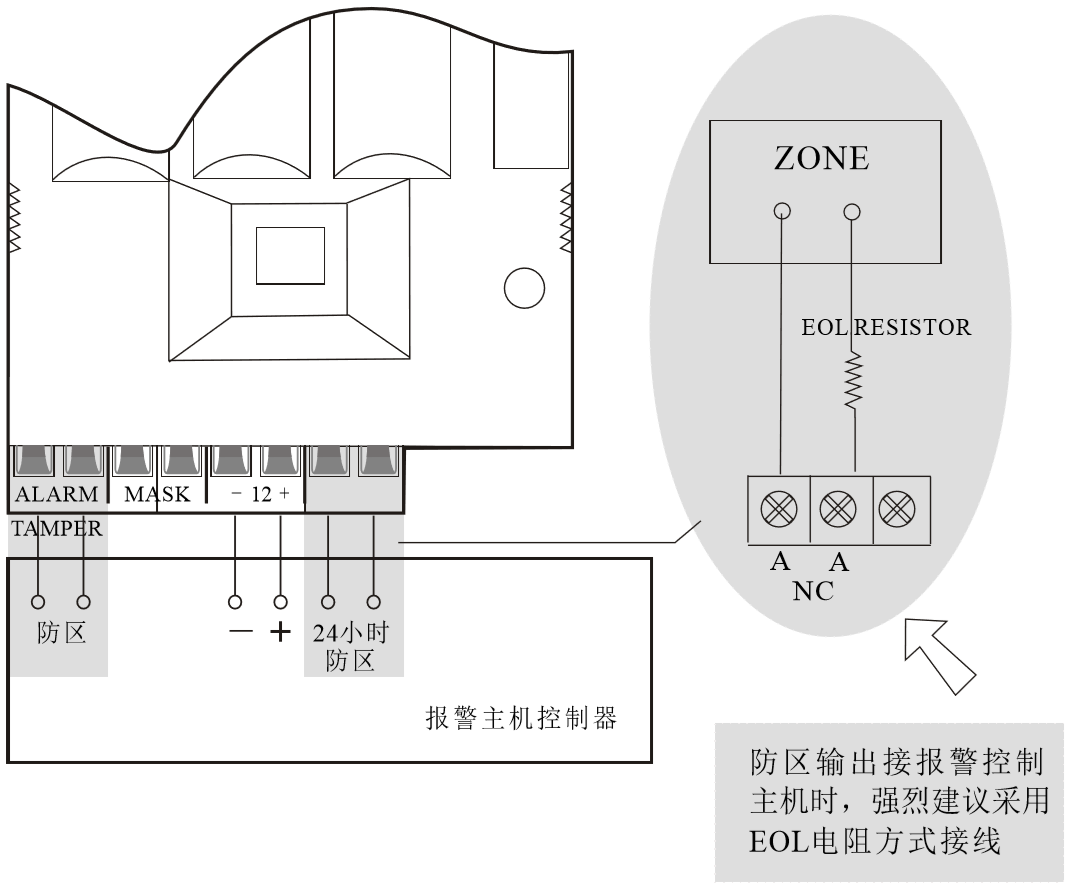

7. 接线端子


TAMPER：防拆输出（要接到主机24小时监控回路，线尾电阻不可少）
电源直流输入:12V / 25mA（注意极性）
ALARM：报警输出（线尾电阻不可少）
MASK: 防遮挡输出（要接到主机24小时监控回路，线尾电阻不可少）

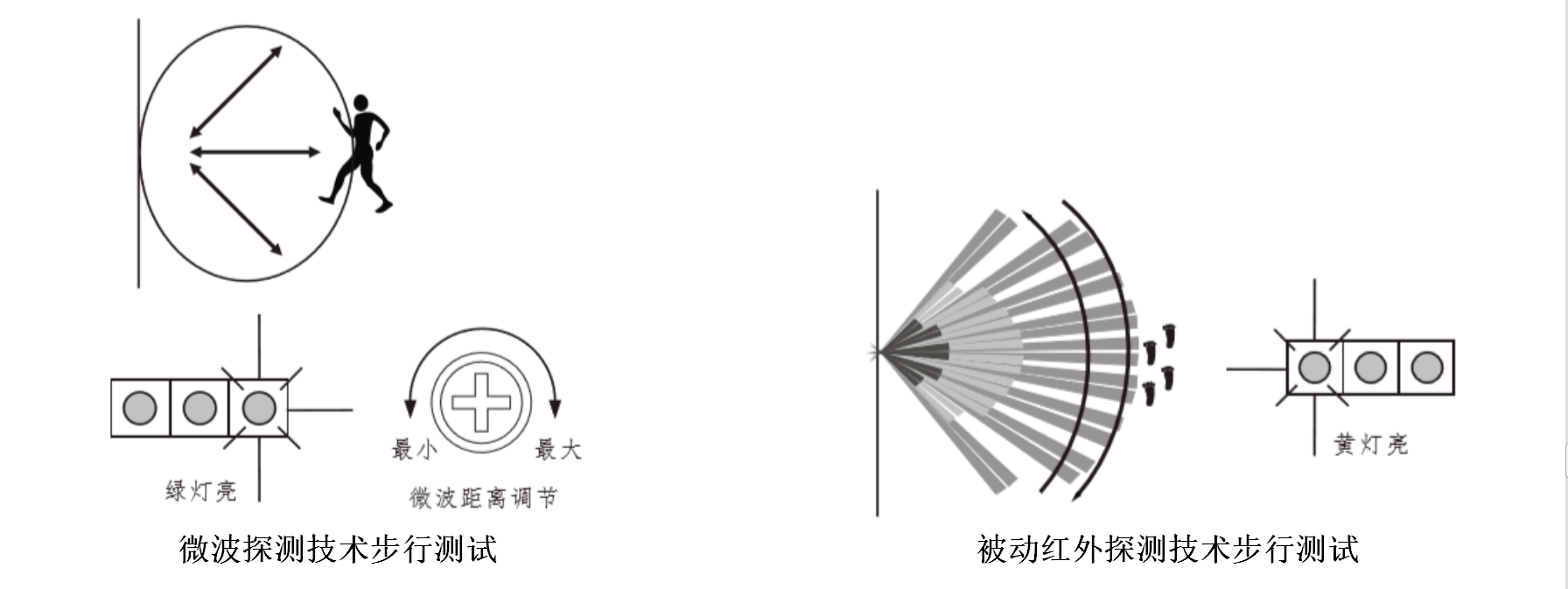

8. 步行测试
MW
将微调电位器调至最小（容量由4-15m可调）；至保护区域的末端；在LED指示灯熄灭时，朝探测器作径向方向运动，通过绿色LED来检查MW的探测。如果绿色LED指示灯没有亮时，将微调电位器顺时针旋转，提高其容量 ；重复试验直至获得要求的距离。
备注：MW的调节：将容量调至最低需求量，因为MW会穿透墙壁，而过高的容量并不会提高监视器在保护区域内的性能。（MW在朝探测器做径向运动时，灵敏度为最高 。）
PIR
盖上前端小盖，在LED指示灯熄灭时，在探测场所内作横 向移动，通过黄色LED检查PIR的探测情况。这样可以检测在保护场所内没有PIR的报警死角。PIR在朝探测器做横向运动时，灵敏度为最高。
SENSL
 LDIP 4号开关处于ON的位置两个感应器的探测灵敏度都降低； PIR：此时PIR正负周期两部分所检测到的信号都受到了半限制。 MW：此时MW的检测反应速度为0.5秒，运动速度0.6m/秒。

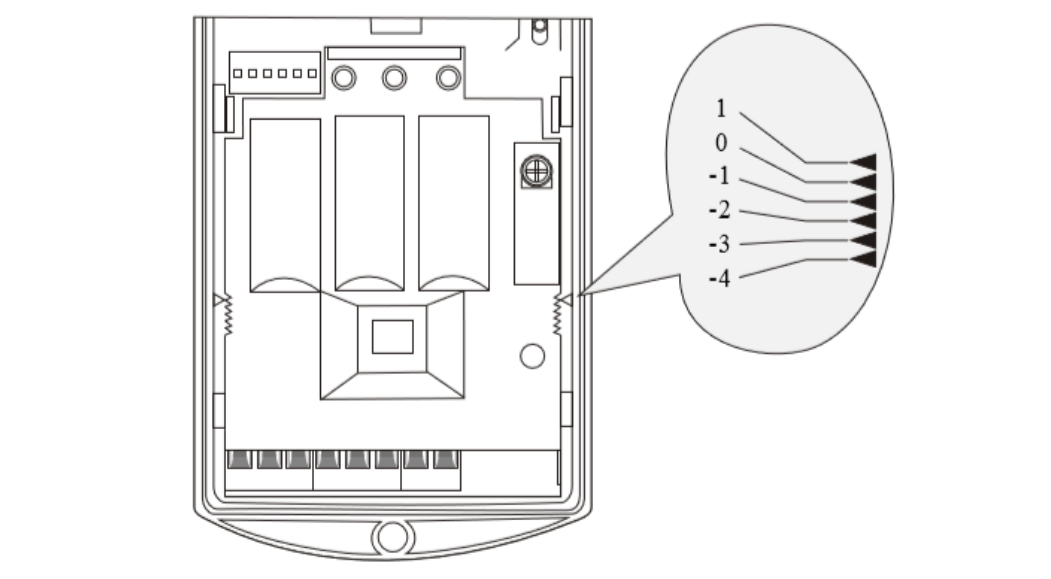

9. 纵向调节


通过对线路板的垂直高度设置，可以获得更佳的探测能力，建议安装人员根据具体环境对线路板垂直高度进行最优化设置。
刻度线 -1 ：当线路板调节到此位置时，探测器具有更强大的防宠物性能。
刻度线 0 ：当线路板调节到此位置时，探测器处于最标准状态。
刻度线 1 ：当线路板调节到此位置时，能更有效的防止恶意的爬行入侵，但此时防宠物性能会稍稍有所下降。
刻度线 2、3、4 ：如果安装高度超过2.4米时，为了更好覆盖探测区域（12米内），请把线路板组合朝着刻度线4 方向调整，通过实际的步行测试来确定实际的探测范围，以达到完全符合防范要求为止。

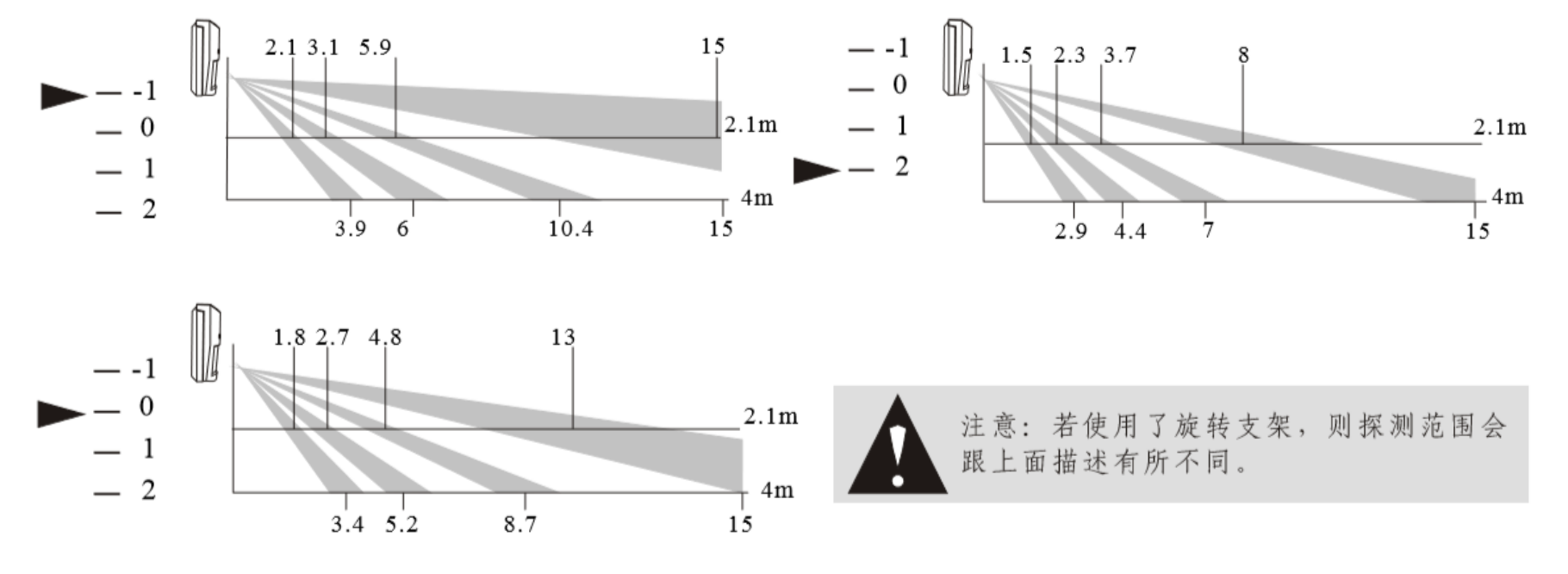

 广角透镜调节效果图


10. 关于防宠物
防小宠物是衡量被动红外探测器的一个高级指标，本公司同时采用两种方式对防宠物功能进行处理:
1、物理方式：通过菲涅尔透镜探测区域的特殊处理来降低由于宠物引起误报的概率。
2、采用软件分析技术方式：主要是分析探测器信号的参数。然后跟探测器中的微处理器里面的数据库进行分析比较，由此判断移动物体可能是人还是小动物。 由此看来，我们要注意的是被动红外探测器的防小宠物的功能是相对的。这种相对性包括两个方面， 第一、防宠物是相对的，相对于没有防宠物功能的探测器其误报率是大大降低了，同时它对小宠物的数量和大小有一定限度的。第二、是安装位置是要有一定要求的，并不是随意的安装就可以达到防小宠物功能，在安装时必须要仔细理解探测器的说明书中的具体要求。
